設備の入替や動線改善を任されたとき、まず必要になるのが「今の工場がどうなっているか」を正確に示す資料です。ところが多くの現場では、竣工図が古いままだったり、増設のたびに手書きで書き足されていたりして、検討のベースにできる図面がありません。
本記事では、工場レイアウト図と現況レイアウト図の役割の違いから、実測のポイント、記載すべき情報、ExcelとCADの使い分けまでを解説します。
工場レイアウト図の基本と範囲
工場レイアウト図とは、建屋内の設備・什器・通路・搬入口などの配置を平面的に示した図面のことです。
本記事で扱うのは工場全体を俯瞰する図面を指し、設備1台の外形や配管接続位置を示す「設備配置図」、敷地内の建屋配置を示す「配置図・見取り図」とは範囲が異なります。
設備配置図、工場配置図・工場見取り図については、こちらのコラムで詳しく解説しています。
＞＞設備配置図（機械配置図）とは？記載すべき項目と作成手順を解説！
＞＞工場配置図・工場見取り図とは？レイアウト図との違いと作成方法を解説！
まずは言葉の使い分けと、現況・計画それぞれの位置づけを整理しておきましょう。
工場レイアウト図は工場全体を俯瞰する図面のため縮尺1/100〜1/200程度で描かれることが多く、機械室のように機器が密集する部分を詳しく示す場合は1/50程度が使われることもあります。
経営層への説明資料としても、現場での動線検討の叩き台としても使われる、いわば工場運営の共通言語のような資料です。部署をまたいだ会議で「あの場所」と口頭で説明するよりも、図面上の位置を指し示すと誤解が少なく、意思決定のスピードも上がります。

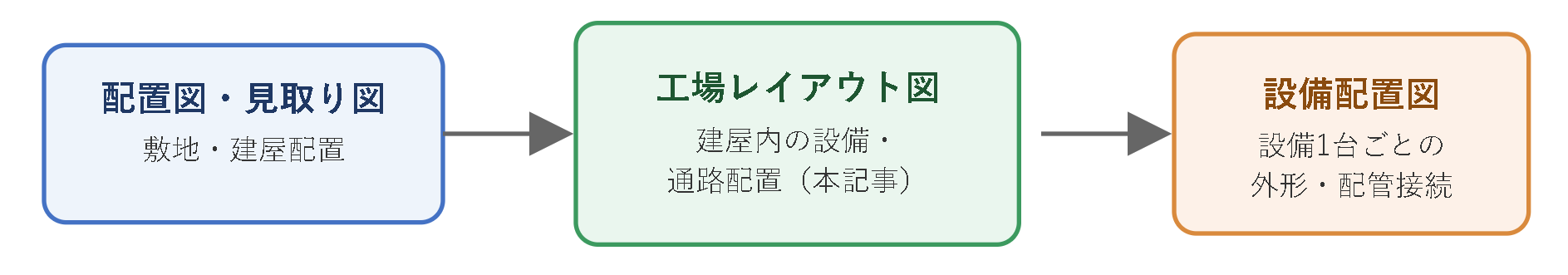

レイアウト図の範囲イメージ
範囲が敷地全体→建屋内→設備単位へと絞り込まれていく関係を押さえておくと、どの図面を用意すべきか迷いにくくなります。
レイアウト図の定義と記載範囲
工場レイアウト図に記載する範囲は、建屋の壁・柱・出入口を土台に、生産設備、コンベヤ、棚、作業台、通路、安全区画線などを縮尺どおりに落とし込んだものです。
加えて、消火設備や配電盤、クレーンの可動範囲など、安全管理や設備計画に関わる要素を書き込んでおくと、後から見返す際の資料価値が高まります。設備単位の詳細な寸法や仕様までは書き込まず、「どこに何があり、どうつながっているか」を把握できる粒度でまとめるのが一般的です。
逆に設備1台ごとの外形寸法や搬入経路上のクリアランスまで詰めたい場合は、設備配置図として別途作成することになります。図面を見る人が生産技術担当者だけでなく、経営層や取引先に及ぶことも多いため、専門知識がなくても配置の全体像がつかめるよう、凡例や色分けを添えておくと親切です。
北や工場の正面出入口の向きを図面に明記しておくだけでも、初めて図面を見る人の理解しやすさは大きく変わります。
現況レイアウト図と計画レイアウト図の違い
現況レイアウト図は「今ある状態」をそのまま図面化したものです。一方、計画レイアウト図は設備入替後や動線改善後の「これから作る状態」を示す図面で、現況を土台に検討を重ねて作成します。
つまり計画レイアウト図の精度は、元になる現況レイアウト図の正確さに左右されるということです。
現況にズレがあれば、そのズレはそのまま計画レイアウト図にも引き継がれてしまいます。現場では、現況を黒色の実線、計画案を赤色の点線で重ね描きし、変更点を一目で分かるようにする運用もよく見られます。
こうした重ね描きは、変更前後の差分を関係者で共有する際にも活用可能です。特に設備入替のように複数部署が関わる検討では、現況と計画の差分を一枚の図面で示せることが、部署間での認識合わせの時間短縮につながります。
現況レイアウト図が必要になる場面
現況レイアウト図は「あれば便利」な資料ではなく、特定の場面では検討そのものが進められなくなる必須の土台です。
担当者が変わっても同じ精度で検討を引き継ぐという点でも、資料としての価値は大きいといえます。
それでは、代表的な3つの場面を見ていきましょう。

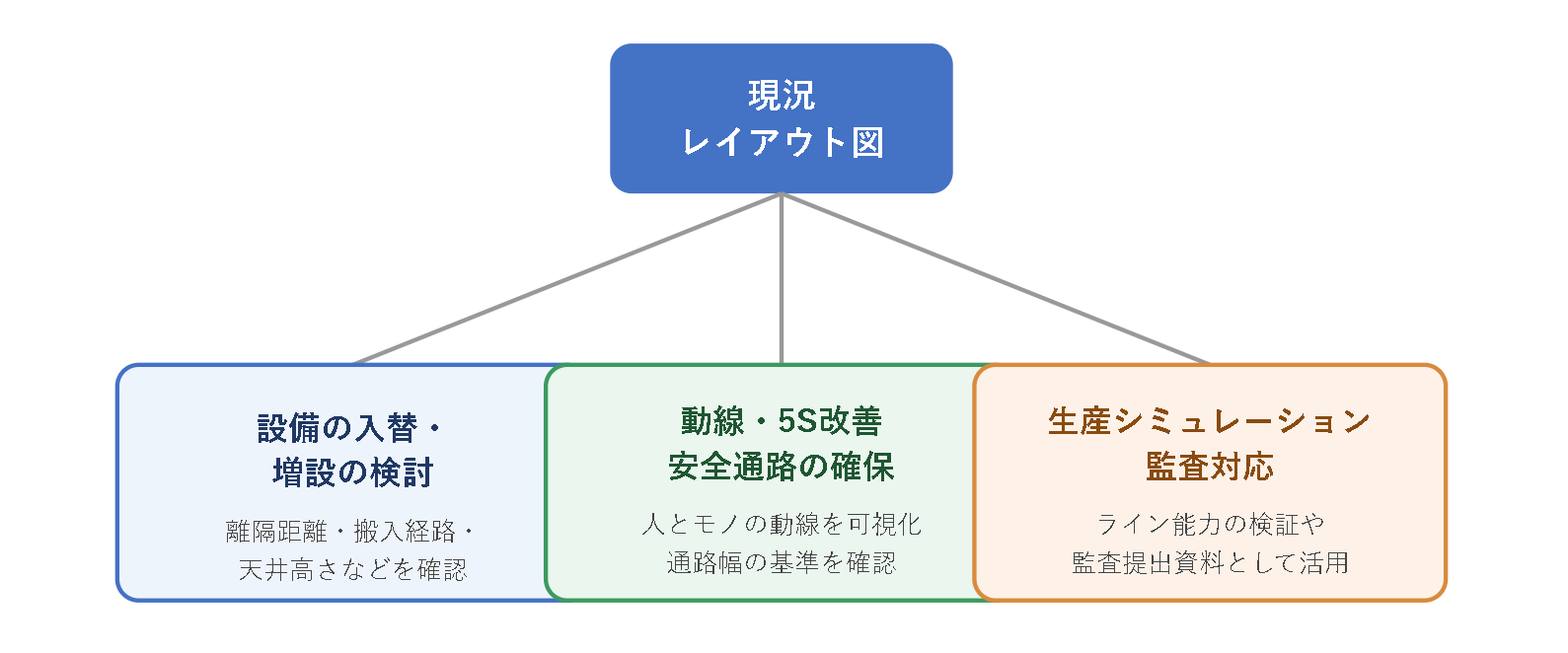

現況レイアウト図が必要になる場面
設備の入替・増設の検討
老朽化した設備を入れ替えたり、新規ラインを増設したりする際は、既存設備との離隔距離、搬入経路の幅、天井高さやユーティリティの引き込み位置を現況レイアウト図から確認します。
搬入経路については、通路の直線部分の幅だけでなく、曲がり角での旋回半径や、床の耐荷重といった条件も検討材料になります。
図面がないまま現地で採寸して検討を進めると、候補となる設備の絞り込みに時間がかかり、発注後に「実は搬入経路を通らない」「柱が干渉して据え付けられない」といった致命的な手戻りが起きることが少なくありません。
事前に現況レイアウト図でシミュレーションできていれば、こうした手戻りの多くは未然に防げます。
また、複数の設備候補を比較検討する際も、図面上に候補を重ねて配置するだけで、現場に足を運ばなくても大まかな適合性が判断可能です。
搬入業者や設備メーカーへ現況レイアウト図を事前に共有しておけば、見積もりや搬入計画の精度も上がります。
動線・5S改善、安全通路の確保
作業者や台車の動線を見直す際も、現況レイアウト図があれば人の流れとモノの流れを図面上で可視化し、交差や滞留が起きている箇所を客観的に洗い出すことが可能です。
整理・整頓・清掃・清潔・しつけからなる5S活動でも、現況レイアウト図を土台に置き場所や通路区分を見直すことで、感覚的な改善提案ではなく、根拠のある改善提案がしやすくなります。
労働安全衛生規則では機械間・設備間の通路幅を80cm以上確保することが定められており、安全通路の幅がこの基準を満たしているかを確認する場合も、現況を正しく図面化しておかなければなりません。
図面上に安全区画線や避難経路を明記しておけば、法令順守の確認だけでなく、新人教育の際の説明資料としても活用可能です。
定期的な安全パトロールの際にも、図面と現場を突き合わせることで、通路の逸脱や物品の置きっぱなしといった問題に気づきやすくなります。また、パトロール記録を図面上にメモしていけば、問題が起きやすい箇所の傾向も把握しやすくなるのでおすすめです。
生産シミュレーションや監査対応
生産シミュレーションソフトを使ったライン能力の検証では、現況レイアウト図をもとに設備や動線を再現するため、元図面の精度がそのままシミュレーション結果の信頼度に直結します。
設備の位置や搬送距離が実態とズレていれば、算出されるタクトタイムや稼働率も実態から乖離してしまい、シミュレーションする意味そのものが薄れてしまいます。また取引先や行政による工場監査でも、現況を正確に反映したレイアウト図の提出を求められる場面があり、実態とズレた図面は監査時の指摘材料になりかねません。
監査対応を見据えるのであれば、レイアウト図と現場の状態を定期的に突き合わせておく運用が大切です。年に一度など更新のタイミングをあらかじめ決めておくと、監査の直前に慌てて実態確認する事態を避けられます。
現況レイアウト図の作り方
現況レイアウト図の作り方は、実測・情報整理・作図の3段階で進めるのが基本です。ここでの精度がそのまま図面の信頼性を左右するため、順を追って押さえておきましょう。
実測で得たデータを情報として整理せずにそのまま作図に進めると、後から抜け漏れに気づいて手戻りが発生しやすいため、各段階を分けて着実に進めることがポイントです。
実測メモをその日のうちに清書し、疑問点を翌日までに現場で確認する、といった小さな積み重ねが図面全体の精度を底上げします。

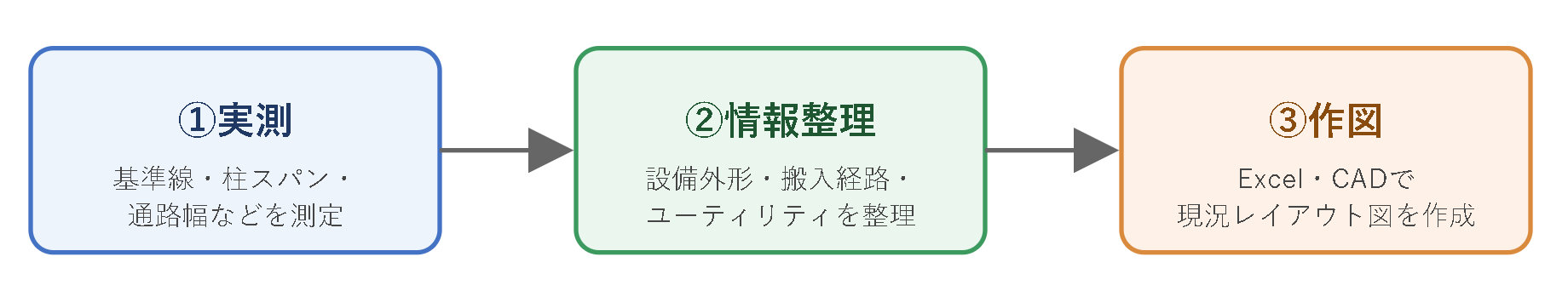

現況レイアウト図の作成フロー
実測のポイント（基準線・柱スパン・通路幅）
実測は、まず建屋の基準線を決めることがスタートです。柱の中心を基準線として設定し、柱と柱の間隔をレーザー距離計などで実測して図面の骨格を作ります。この骨格が正確であれば、以降の設備配置にもズレが起きません。
柱の実測が終わったら、外壁や主要な開口部の位置を測定し、そこから内部の設備配置へと範囲を広げていくと、測定漏れが起きにくくなります。通路幅は搬入経路や避難経路として機能する幅が確保されているかを確認しながら測定し、狭小箇所は特に注意して記録しておくと後の検討がスムーズです。
稼働中のラインでは思うように測定できない箇所も少なくありません。あらかじめ測定順序を決め、写真も併せて記録しておくと、後日の図面化作業で困りにくくなります。
測定値だけでは伝わりにくい設備の向きや配管の取り回しも、写真があれば作図段階で見返して確認可能です。
記載すべき情報（設備外形・搬入経路・ユーティリティ）
現況レイアウト図には、最低限次の情報を記載しておきます。
・設備の外形寸法と設置位置
・搬入経路として使う扉・シャッターの位置と幅
・電気・エア・水などユーティリティの引き込み位置と系統
・配電盤や制御盤など主要な付帯設備の位置
・避難経路・安全区画線などの安全関連情報
これらの情報が抜けていると、設備入替の検討段階で「電源が届く範囲か」「搬入時に扉を通るか」を都度現地確認する手間が発生します。
最初の図面化の段階でまとめて記載しておくことが、現況レイアウト図の作成にかかる工数を後々節約するコツです。
特にユーティリティの系統は壁の中や天井裏を通っていることも多く、後から追記しようとすると再確認の手間が大きくなります。そのため、実測と同じタイミングで漏れなく拾っておくことがおすすめです。
また、設備担当者だけでなく、設備保全や電気工事の担当者にも同行してもらうと、専門的な系統情報を効率よく拾い集められます。竣工図や過去の工事図面が残っている場合は、実測結果と突き合わせて答え合わせに使うと、記載漏れの発見がしやすいです。
Excel・CADの使い分け
小規模な工場や、部署内での簡易的な検討であればExcelでもレイアウト図は作成できます。
方眼を使えば大まかな縮尺は再現でき、修正のハードルも低いのがメリットです。ただし正確な縮尺管理や、複数部署・取引先との共有を前提とする場合は、CADでの作図が向いています。
CADであればAutoCADやJw_cadといったソフトで寸法の自動計算や図面のレイヤー管理ができ、将来の改訂も効率的です。レイヤーを設備・配管・ユーティリティなどの種類ごとに分けておけば、必要な情報だけを表示・非表示できるため、用途に応じた図面の出し分けができます。
社内での簡易検討はExcel、正式な資料としての保管・共有はCADという使い分けが実務的です。将来的に3次元での干渉チェックまで見据えているのであれば、早い段階から2DCADで正確な現況データを整えておくと、後の3D化もスムーズに進められます。
図面データを資産として蓄積しておくという意識を持つことが、長期的な運用コストの削減にもつながります。
3D点群計測の仕組みや活用方法については、こちらのコラムで詳しく解説しています。
＞＞3D点群計測とは何か？老朽化プラントの現況把握から配管DXまでをわかりやすく解説
レイアウト図作成でつまずくポイント
現況レイアウト図の必要性は理解していても、実際に着手すると次のような壁にぶつかるケースが少なくありません。
実測工数が確保できない
現況レイアウト図の作成は、通常業務と並行して進めることが多く、実測のためにまとまった時間を確保しづらいという声をよく聞きます。
特に工場全体を対象にすると、柱スパンの確認から設備の細かな配置まで実測項目が多岐にわたり、担当者一人で対応するには工数が膨らみがちです。
稼働中のラインを止められない制約もあり、実測できるタイミングが限られることも工数確保を難しくしている要因です。
休日や夜間にまとめて測定する方法もあります。しかし、その分の人員確保や残業対応が新たな負担になるため、根本的な解決にはなりにくいのが実情です。
生産技術担当者が本来注力すべき設備入替や動線改善そのものの検討時間が圧迫されてしまう点も、見過ごせない課題の1つといえるでしょう。
図面と現物のズレ、更新されず陳腐化する
竣工時の図面が残っていても、その後の設備入替や増設が反映されないまま放置され、実態とズレた図面になっているケースは非常に多く見られます。
図面の更新を担当者任せにしていると、異動や退職のタイミングで更新が止まり、いつの間にか使えない資料になりかねません。
現況レイアウト図は一度作って終わりではなく、変更が発生するたびに更新する運用ルールとセットで運用することが、陳腐化を防ぐポイントです。更新履歴を図面内にあわせて記録し、いつ・誰が・どこを変更したのかを追える状態にしておくと、複数人での運用でも情報が抜け落ちにくくなります。
こうした実測から更新までの一連の作業を専門業者に任せることがおすすめです。通常業務を止めずに精度の高い現況レイアウト図を維持している工場も増えており、担当者の異動や退職に左右されにくい体制づくりにもつながります。
紙図面をCADデータ化する手順や費用については、こちらのコラムで詳しく解説しています。
＞＞青焼き図面のデジタル化とは？CAD化の手順・費用・プラント保全への活用まで解説
