設備配置図とは？
新設備の導入や移設を検討する際、まず必要になるのが設備配置図です。
名前を聞いたことはあっても、工場レイアウト図と何が違うのか曖昧なまま話を進めてしまい、後工程で手戻りが発生するケースも見受けられます。
ここでは基本的な定義と、混同されやすい工場レイアウト図との違いを整理します。
設備配置図（設備レイアウト図・機械配置図）の定義
設備配置図とは、対象となる設備・機械の設置位置や向き、外形寸法、基礎やアンカーの位置などを図面上に落とし込んだものです。現場や会社によって設備レイアウト図、機械配置図と呼び方が変わります。しかし、記載する内容そのものに大きな違いはなく、同じ図面を指していると考えて差し支えありません。
基礎工事や据付工事の発注資料として使われることから、「設備据付図面」と呼ばれて探されることもあります。
新規に設備を導入するときはもちろん、既存設備を別の場所へ移設するときにも、この図面をもとに基礎工事や搬入経路、配管・配線の取り回しの検討が必要です。
設備メーカーから提供される図面をそのまま使えることも多々あります。しかし、実際の設置環境に合わせて自社側で作成し直したり、既存の据付図面を最新の状態に修正したりするケースも少なくありません。
特に長年稼働している設備では、当初の図面と現状が一致していないことも多く、更新の必要性が高まっています。
なお、設備配置図はCADによる正式な図面である必要はなく、手描きのスケッチに寸法を書き込んだものから始めても構いません。ただし複数の関係者（設計・工事業者・保全担当など）で共有し、基礎工事の発注や据付工事の指示に使う以上、誰が見ても同じ解釈ができる精度に仕上げておくことが望ましいでしょう。
作成は生産技術・工務の担当者が自ら行う場合もあれば、設備メーカーや外部の図面作成会社に依頼する場合もあり、社内の体制や設備の複雑さに応じて選択されています。
工場レイアウト図との違い（対象範囲と目的）
工場レイアウト図が建屋全体の設備配置や動線、通路幅などを俯瞰的に示すのに対し、設備配置図は個々の設備単位で据付に必要な詳細を描き込む点が異なります。工場レイアウト図が「工場全体をどう使うか」を決める図面だとすれば、設備配置図は「その設備をどこに、どのように据え付けるか」を決めるための図面です。
工場全体のレイアウトを検討する段階では工場レイアウト図がメインになります。また、個別設備の導入・据付段階では設備配置図が主役になるとイメージすると分かりやすいでしょう。
両者は縮尺も精度も異なり、工場レイアウト図はあくまで配置計画のための概略図、設備配置図は実際の施工に使う精度の高い図面という位置づけになります。工場レイアウト図の作り方については、こちらのコラムで詳しく解説しています。
＞＞工場レイアウト図とは？現況レイアウト図の作り方と活用方法を解説！
設備配置図が必要になる場面
設備配置図は、設備の一生のうちいくつかの重要な局面で必要になります。作成のタイミングを逃すと、工事直前になって慌てて用意することになりかねません。ここでは代表的な4つの場面をご紹介します。
新設備の導入・移設
新しい設備を導入するとき、設置場所の広さや周辺設備との干渉がないかを事前に確認する必要があります。
設備配置図があれば搬入前の段階で設置可否を検討でき、現場での手戻りを抑制可能です。移設の場合も、移設先のスペースや天井高、既存の柱・梁との位置関係を図面上でシミュレーションできるため、設備を動かす前に問題点を洗い出せます。
導入・移設のどちらであっても、計画の早い段階で図面を用意しておくほど、後工程での手戻りを防ぎやすくなります。
基礎工事の手配
設備を据え付けるには、多くの場合コンクリート基礎の新設や補強が必要です。基礎工事の業者に発注する際、設備の質量やアンカーボルトの位置・本数・サイズが分からなければ、正確な見積もりも施工もできません。
設備配置図は、基礎工事を発注するための基本資料としての役割も担っており、この図面の精度がそのまま工事のスムーズさに直結します。
搬入経路・据付工事の検討
大型設備になるほど、工場内のどこを通って設置場所まで運ぶかが大きな課題になります。
搬入経路上に柱や梁、既存設備、扉の開口幅といった干渉物がないか、クレーンや台車が通れる幅・高さが確保できているかは事前に確認すべき項目です。
据付工事の日程や人員・重機を見積もる際にも、設備配置図があれば精度が上がり、当日のトラブルを減らせます。
保全計画・作業スペースの確保
設備は設置して終わりではなく、日常点検やメンテナンス、部品交換の作業が継続的に発生します。
保守スペースを明記しておき、点検口や扉の開閉に必要な余裕を確保して、「作業スペースが足りず点検できない」といったトラブルを防ぎましょう。
保全計画を立てる上でも、この図面は据付後も長く使われます。
設備配置図に記載すべき項目

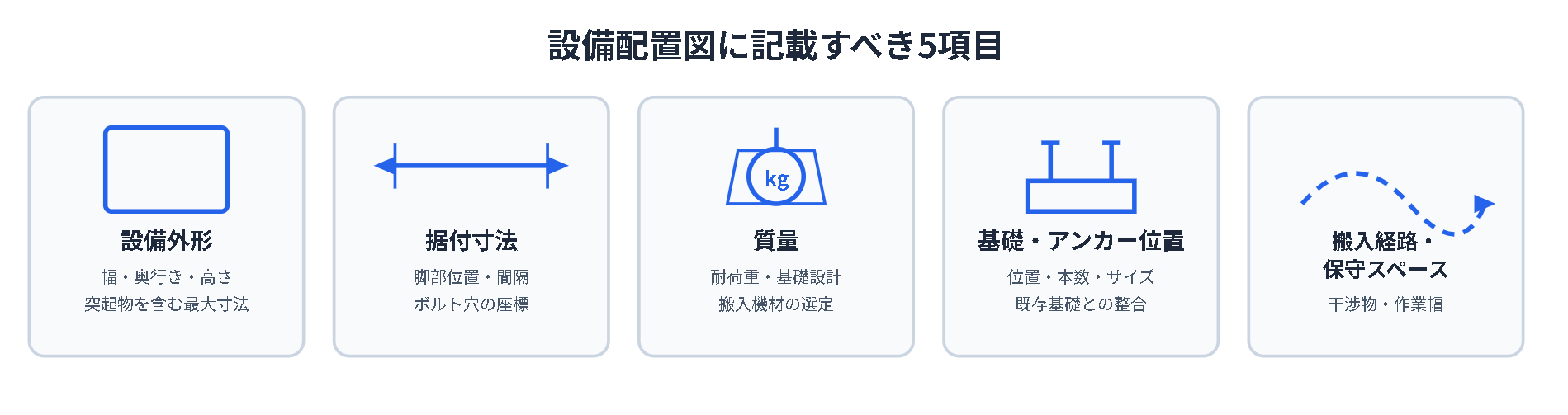

ここでは、設備配置図として最低限押さえておきたい項目を整理します。抜け漏れがあると、据付段階になって初めて問題に気づき、工事のやり直しにつながることも少なくありません。書き方に迷ったときは、まず以下の項目が網羅されているかを確認してみてください。
設備外形
設備本体の外形寸法（幅・奥行き・高さ）を記載します。突起物や配管の取り出し口、扉・操作パネルの開閉範囲なども含めた最大外形を示しておくと、周辺スペースや他の設備との干渉チェックが容易です。カタログ値だけでなく、実際に取り付けられるオプション部品の分も含めた寸法を確認しておきましょう。
据付寸法
設備を固定するための据付寸法、具体的には脚部の位置や間隔、床面からのボルト穴の座標などを記載します。据付寸法が正確でないと、基礎に打ち込んだアンカー位置とずれてしまい、据付時に穴あけの追加工事や基礎の修正対応をしなければなりません。数ミリの誤差が後工程で大きな手間になることもあるため、慎重な採寸が求められます。
質量
設備本体の質量は、床の耐荷重確認、基礎の設計、搬入時のクレーンやフォークリフトの選定に直結する情報です。運転時の質量に加え、付属部材やオプション品を含めた総質量も分かる範囲で記載しておくと、搬入計画を立てる際に役立ちます。
基礎・アンカー位置
基礎の形状・寸法とあわせて、アンカーボルトの位置・本数・サイズを図面に落とし込みます。既存の基礎を流用する場合は、現状の基礎位置と新設備のアンカー位置が一致するかどうかも事前に確認が必要です。位置がずれている場合は、基礎の増し打ちや、逆に設備側の据付金具を調整するなどの対応を検討することになります。
搬入経路と干渉物、保守スペース
搬入経路の幅・高さ制限、途中にある扉やシャッター、柱などの干渉物を記載します。あわせて、設備の周囲に必要な保守スペース（点検・部品交換のための作業幅）も明示しておきましょう。据付後のトラブルを未然に防ぐのに役立ちます。
搬入経路については、設備単体の寸法だけでなく、養生や作業員の動線も考慮して検討することが望ましいでしょう。
なお、これら5つの項目は独立したものではなく、互いに関係し合っています。例えば据付寸法が変われば基礎・アンカー位置も見直しが必要になりますし、質量が大きければ搬入経路の床強度にも影響します。設備配置図を作成する際は、項目を個別にチェックするだけでなく、全体の整合性を確認する視点も欠かせません。
設備配置図の作成手順
記載項目をどんな順番で図面に落とし込めばよいのか迷う方も多いのではないでしょうか。設備配置図・機械配置図の書き方の基本として、作成の流れを5つのステップで整理します。

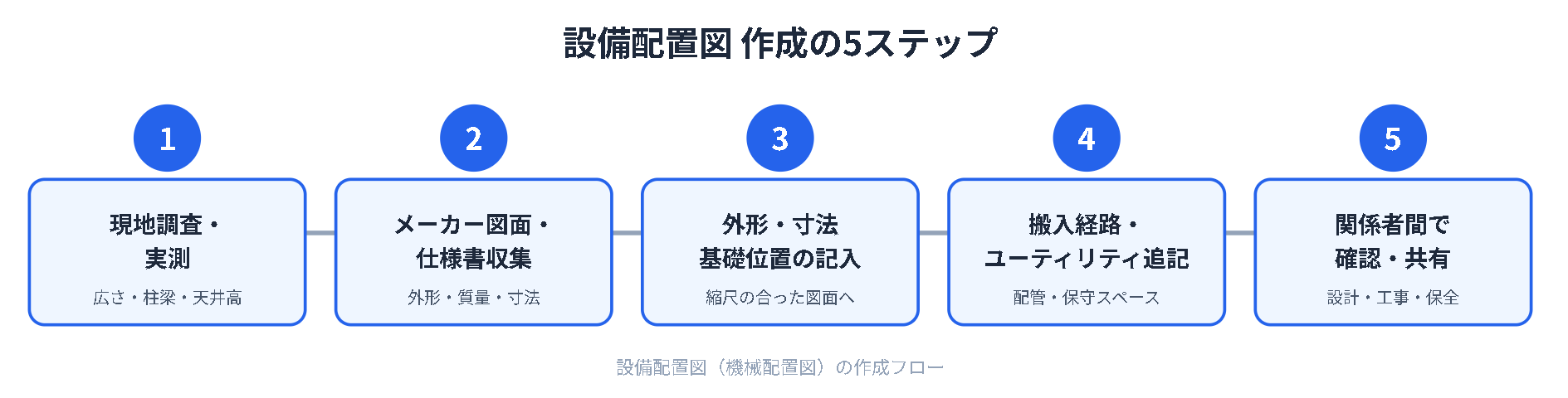

・現地調査・実測する：設置場所の広さ、床の状態、柱・梁の位置、天井高を確認し、既存図面がある場合は実際の寸法と一致しているかもチェックします。
・メーカー図面・仕様書を集める：設備本体の外形寸法、質量、据付寸法、アンカー位置といった基本情報をカタログや仕様書から収集します。
・設備外形・据付寸法・基礎位置を落とし込む：現地調査とメーカー情報をもとに、外形と据付寸法、基礎・アンカー位置を縮尺の合った図面上に配置します。
・搬入経路・ユーティリティ・保守スペースを追記する：搬入経路の幅や干渉物、電気・エア・配管などの取り出し位置、保守に必要な作業スペースを書き加えます。
・関係者間で確認・共有する：設計・工事業者・保全担当に内容を確認してもらい、認識のズレをすり合わせたうえで最終版とします。
このステップに沿えば、記載漏れの少ない設備配置図に仕上げることが可能です。次章では、作成時に特につまずきやすい注意点を見ていきます。
作成時の注意点
設備配置図は作って終わりではなく、実際の現場条件と整合しているかを丁寧に確認しなければなりません。ここでは特に見落としやすい3つのポイントをご紹介します。
現物と図面のズレの確認
古い設備配置図をそのまま使い回すと、過去の改修や移設によって現物と図面の内容がずれていることが少なくありません。据付工事の直前に「図面と現場が違う」と発覚すると、工期にも予算にも大きな影響が出てしまいます。
据付計画を立てる前段階で、現地の状態と図面の内容を照らし合わせ、差異がないかをチェックしておくことがおすすめです。特に社内に図面が残っていない、あるいは何度も改訂を重ねた設備については、作成手順に沿って一から整備し直すことも検討しましょう。
属人化した状態のまま工事を進めると、引き継ぎ時にミスが起きやすくなります。
電気・エア・配管などユーティリティの見落とし
設備配置図は外形や基礎に目が向きがちですが、電源・エア・給排水・配管などのユーティリティの取り出し位置も忘れずに記載する必要があります。
見落とすと配線・配管工事の段階で経路が確保できず、床や壁のはつり直しなど追加工事などをしなければなりません。
工事業者との調整もスムーズにするためにも、接続口の高さや向きまで確認してきましょう。ユーティリティの種類が多い設備ほど、系統ごとの一覧表を別途作っておくと確認や説明がしやすくなります。
レベル（水平）条件の記載
精密機械や連続稼働する設備では、据付面のレベルが製品品質や設備寿命に影響します。設備配置図には、要求されるレベル精度や基準面の情報もあわせて記載しておくようにしましょう。据付業者との認識合わせがスムーズになり、施工後の手直しも減らせます。レベル出しの具体的な方法については、こちらのコラムで詳しく解説しています。
＞＞機械据付のレベル出しとは？手順・使用工具から精度の目安まで解説！
いわいのサービス
設備配置図の作成には、正確な現地情報と図面化のノウハウが欠かせません。社内に採寸や製図の担当者を確保できない場合、外部の専門サービスに依頼することで精度と作業負担の両面で大きなメリットが得られます。
図面作成まで生産技術・工務の担当者が本来の業務と並行して抱えると、確認不足のまま工事に進んでしまうことが少なくありません。いわいでは、以下のようなサービスで設備の導入・移設をサポートしています。
実測による設備配置図の作成
現場を実際に測定したうえで、現物と一致した設備配置図を作成します。古い図面が残っていない設備や、過去の改修で図面と現状にズレが生じている設備でも、実測データをもとに正確な機械配置図として図面データ化することが可能です。
基礎・アンカー位置や搬入経路、保守スペースまで含めた実用的な図面として仕上げ、そのまま基礎工事や据付工事の発注資料としてお使いいただけます。
ライナー等据付部材の供給まで一貫対応
図面作成だけでなく、据付時に必要となるライナーなどの部材供給まで一貫して対応できる点も強みです。設備配置図の作成から据付準備までをワンストップで依頼できるため、複数の業者を個別に手配する手間が省け、担当者様の負担を大きく減らせます。
書き方や記載項目に不安がある場合も、経験豊富なスタッフが現地状況をふまえてサポートいたしますので、お気軽にご相談ください。
まとめ
設備配置図（設備 据付 図面）は、新設備の導入・移設における基礎工事や搬入経路の検討、保全計画に欠かせない図面です。 設備外形・据付寸法・質量・基礎位置・保守スペースなど必要項目を漏れなく記載し、現物とのズレやユーティリティの見落としがないか確認しましょう。
いわいでは実測から部材供給まで対応する図面データ化サービスに対応しております。図面作成でお困りの際は、お気軽にお問い合わせください。
