機械や設備の精密なレベル調整に不可欠なテーパーライナー。その選定基準となる「規格」について、正しく理解されていますでしょうか？テーパーライナーにはJISのような統一された規格が存在しないため、製品ごとの特徴を掴むことが重要です。市場には様々なテーパーライナーが流通していますが、その多くは外部委託生産であるため、特注対応や短納期への柔軟性に限界があります。一方、自社工場での一貫生産体制を持つ企業であれば、1個からのオーダーメイド製作や緊急案件への迅速な対応など、現場の多様なニーズに応えることが可能です。
今回のコラムでは、テーパーライナーの基本的な役割から、JIS規格の有無、失敗しない選定ポイント、そして株式会社いわいだからこそ可能なオーダーメイド対応や調達事例まで、詳しく解説いたします。
テーパーライナーとは？
テーパーライナーは、機械設備の据付時に基礎と機械本体の間に設置し、水平調整や角度調整を行うための楔形の金属製部品です。クサビの原理を活用して精密調整を可能にし、産業用ロボットや自動化装置の据付精度向上に不可欠な役割を担っています。
＞＞テーパーライナーとは？役割・種類から学ぶ、機械の据付精度を向上させる方法を解説！
テーパーライナーにJIS規格は存在する？
結論：テーパーライナーに統一されたJIS規格はない
多くの工業製品にはJIS（日本産業規格）が定められていますが、テーパーライナーについては統一されたJIS規格は存在しません。これは、テーパーライナーの用途が非常に多様で、使用環境や機械の種類によって求められる仕様が大きく異なるためです。
JIS規格が存在しないことは、一見すると選定を困難にするように思えますが、実際には使用条件に最適化された柔軟な製品選択が可能になるというメリットもあります。ただし、各メーカーが独自の基準で製品を提供しているため、仕様を正しく理解し、適切な製品を選定することが重要になります。
なぜ「メーカー規格（標準品）」が存在するのか
JIS規格は存在しませんが、各メーカーはよく使用されるサイズや仕様を「標準品」として設定しています。これらは過去の実績や市場ニーズに基づいて定められたもので、一般的な使用条件に対応できるよう設計されています。
メーカー規格の標準品を使用するメリットは、在庫があるため納期が短いこと、実績に基づいた信頼性があること、コストが抑えられることなどが挙げられます。一方で、標準品だけでは対応できない特殊な条件や、設置スペースの制約がある場合は、オーダーメイド対応が必要になります。
テーパーライナーの「規格」を構成する主な要素
材質（SS400、SUS304など）
テーパーライナーの材質は、使用環境と要求性能に基づいて選定されます。
SS400（一般構造用圧延鋼材）は、最も一般的に使用される材質です。コストパフォーマンスに優れており、一般的な工場環境での使用に適しています。十分な強度と加工性を持っていますが、湿度の高い環境では防錆処理が必要になる場合があります。
SUS304（ステンレス鋼）は、耐食性に優れた材質で、食品工場、化学プラント、クリーンルームなど、清潔性や耐食性が要求される環境に最適です。初期コストは高くなりますが、長期使用におけるメンテナンス性を考慮すると、トータルコストでは有利になる場合が多くあります。
その他にも、高温環境では耐熱鋼、高強度が必要な場合は合金鋼など、特殊な使用環境に応じた材質選択が可能です。
寸法（幅・長さ）
テーパーライナーの寸法は、設置する機械の大きさ、支持荷重、設置スペースなどを考慮して決定されます。幅は、荷重の分散と安定性を考慮して設計されます。幅が広いほど荷重が分散され、安定性が向上しますが、設置スペースの制約も考慮する必要があります。
長さは、調整範囲に直接影響します。長いほど調整範囲は広がりますが、設置スペースや機械の配置条件によって制約を受けます。使用条件に応じて最適な長さを選定することが重要です。標準品では一般的なサイズがラインナップされていますが、特殊な設置条件では、オーダーメイドでの対応が必要になります。
厚みと勾配の考え方・表記方法
厚みは、テーパーライナーの最大厚み部分を指し、支持荷重と強度要件から決定されます。厚すぎると調整の自由度が制限され、薄すぎると強度が不足するため、適切なバランスが重要です。勾配（テーパー角度）は、調整精度と調整範囲のバランスを決める最も重要な要素です。勾配が小さいほど微細な調整が可能になりますが、調整範囲は限定されます。逆に勾配が大きいと調整範囲は広がりますが、微調整の精度は下がります。
失敗しないテーパーライナー選定のポイント
使用環境から「材質」を選ぶ
材質選定の第一歩は、使用環境の正確な把握です。温度、湿度、化学物質の有無、清浄度要求などを明確にし、それぞれの条件に適した材質を選択します。
一般的な工場環境であればSS400で十分ですが、食品工場やクリーンルーム、化学プラントなどの特殊環境では、SUS304などの耐食性材が必要になります。また、屋外使用や湿度の高い環境では、防錆処理を施した製品を選ぶことも重要です。長期的なコストを考慮することも重要です。初期コストは高くても、メンテナンスコストや交換頻度を考慮すると、耐久性の高い材質を選択した方が総合的に有利になる場合があります。
必要な調整量から「勾配」と「寸法」を選ぶ
調整量の見積もりは、基礎の不陸や機械の据付誤差を考慮して行います。過去の据付実績や、基礎の施工精度から必要な調整量を推定し、それに対応できる勾配と寸法を選定します。勾配が小さいものは精密な調整に適していますが、調整範囲が限定されます。事前に調整量の最大値を把握し、十分な余裕を持った勾配を選択することが重要です。一方で、勾配が大きすぎると微調整が困難になるため、バランスが重要です。寸法については、設置スペースの制約を確認しながら、必要な調整範囲を確保できる長さを選定します。複数のテーパーライナーを組み合わせる場合は、全体のバランスも考慮する必要があります。
規格品のテーパーライナーでは対応できない、よくあるお困りごと
規格品（標準品）のテーパーライナーは一般的な用途には対応できますが、実際の現場では様々な課題に直面することがあります。
まず、サイズが合わないという問題があります。設置スペースが限られている場合や、特殊な機械配置の場合、標準品のサイズでは対応できないケースがあります。特に、大型プラント設備や精密機器では、標準サイズの範囲外となることが少なくありません。
次に、特殊な勾配が必要な場合です。標準品では対応できない微妙な角度調整が必要な場合、カスタム製作が必要になります。設置条件によっては、標準的な勾配では最適な調整ができないこともあります。
また、材質についても、標準品で用意されていない特殊材質が必要になることがあります。特殊な環境条件や、特定の規制への対応が必要な場合、標準品では対応できません。
さらに、少数個のみ必要な場合の調達も課題です。プロトタイプ開発や保守部品として少数個だけ必要な場合、最小ロット数の制約により調達が困難になることがあります。
緊急調達への対応も重要な課題です。予期せぬトラブルや設計変更により、短納期での調達が必要になった場合、標準品の在庫がなければ長い納期を要することになります。
規格品では対応できない課題を解決！株式会社いわいのテーパーライナー
図面1枚から対応！大型・小型・特殊角度の完全オーダーメイド製作

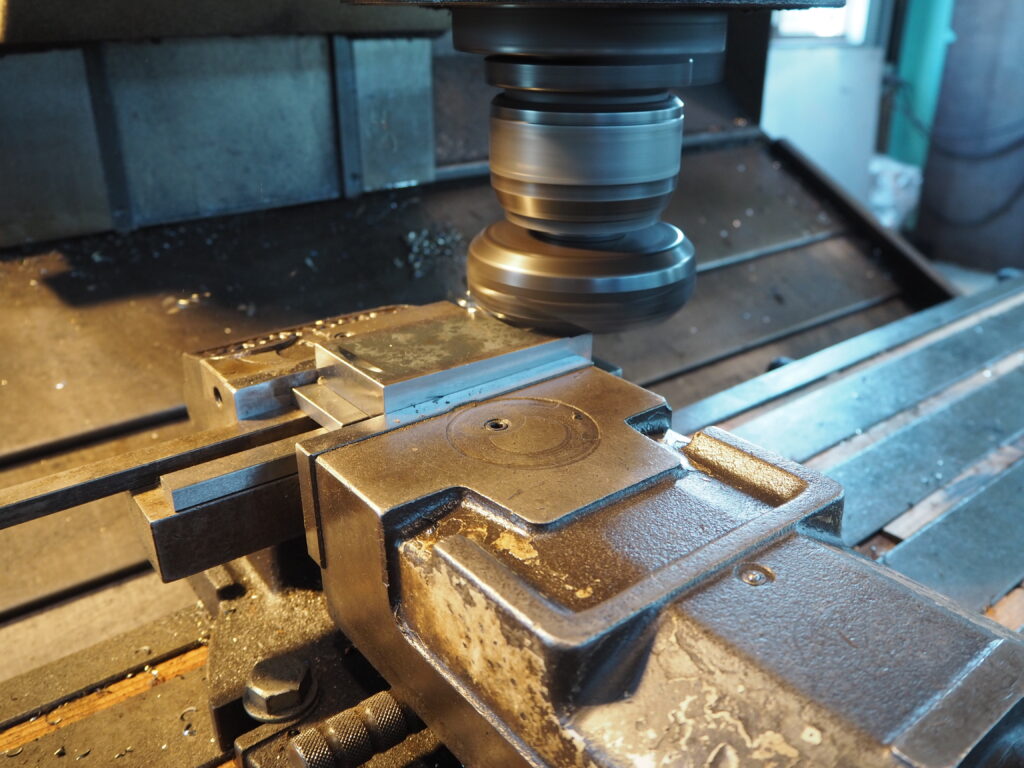

当社では、自社工場での一貫生産体制により、お客様の図面指示に忠実な完全オーダーメイドテーパーライナーの製作を実現しています。外部委託に依存しないからこそ、規格品では対応できない特殊仕様も、設計意図を正確に理解し、高精度な製品として形にできます。
大型機械用の特大サイズから精密機器用の極小サイズまで、幅広いサイズ範囲に対応可能です。特殊角度についても、標準的な角度では実現できない微細調整や、設置条件に合わせた特殊な勾配設定にも対応しています。
特に注目すべきは、1個からの小ロット製作に対応していることです。プロトタイプ開発や特殊用途では大量生産を前提としない柔軟性が求められますが、当社では開発段階から量産まで一貫してサポートします。
設計から製造まで一元管理することで、お客様の要求仕様を詳細に検討し、最適な製品仕様を提案します。また、製造中の仕様変更にも柔軟に対応でき、開発プロジェクトの進行に合わせた迅速な対応が可能です。
お急ぎの場合も安心！在庫品の即日発送と特注品の短納期対応
設備据付工事や保守作業では、予期せぬトラブルにより、テーパーライナーを緊急調達する必要が生じることがあります。株式会社いわいでは、よく使用される規格品については在庫を常備し、即日発送対応を実現しています。
オーダーメイド品についても、自社工場の強みを活かした短納期対応が可能です。お客様からの図面受領後、最短で設計検討を行い、製造工程を最適化することで、通常では数週間かかる特注品も大幅な納期短縮を実現します。
緊急性の高い案件では、製造工程の優先順位を調整し、24時間体制での製作も行います。お客様の工期遅延リスクを最小限に抑え、スムーズなプロジェクト進行をサポートします。
ネジや周辺部品も一括調達！ワンストップ対応で設計・購買の工数を削減
当社では、テーパーライナー本体だけでなく、設置に必要な全ての周辺部品を一括して供給できる体制を整えています。お客様の設置条件に合わせて最適な部品を選定し、セット品として供給することで、調達業務の効率化を実現します。技術相談から設計提案、製作、品質保証、アフターサービスまで、全てを当社で対応することで、お客様は一つの窓口とのやり取りだけで全ての要件を満たすことができます。
厳格なチェック体制による、信頼の品質管理
当社では、材料入荷から最終検査まで、全工程で厳格な品質管理を実施しています。材料検査では、成分分析と機械的性質の確認を行い、仕様書に適合した材料のみを使用します。加工工程では、各段階での寸法検査と表面品質の確認を実施し、不良品の発生を未然に防ぎます。最終検査では、3次元測定機を使用した高精度な寸法測定を行います。
「どこに頼めばいいかわからない」に応える課題解決力
当社では、豊富な技術経験と自社工場での一貫生産体制により、お客様の課題を詳しくヒアリングし、技術的な解決方案の提案から、実際の製作、品質保証まで全て対応します。「こんな特殊な仕様は実現可能だろうか」「この条件で製作できる業者はいるだろうか」といった相談から、具体的な解決策を提示し、お客様の課題解決をサポートします。
テーパーライナーの特注・オーダーメイドなら、当社にお任せください
テーパーライナーにはJIS規格が存在しないからこそ、使用条件に最適化された製品選択が重要になります。規格品で対応できない特殊な条件でも、適切なパートナーを選ぶことで確実な解決が可能です。 株式会社いわいでは、自社工場での一貫生産体制により、豊富な技術経験と柔軟な製造対応力を実現しています。外部委託に依存しないからこそ、1個からの特注製作、緊急時の24時間体制対応、製造中の仕様変更など、お客様の多様なニーズに迅速かつ確実にお応えできます。規格品では対応できない特殊仕様から、緊急案件まで、どのような課題もお気軽にご相談ください。設計段階からのご相談も歓迎します。最適なテーパーライナー仕様の提案から、製作、品質保証、アフターサービスまで、一貫したサポートでお客様の成功をお手伝いします。ぜひご相談ください。
