スプール図とアイソメ図の違いとは？配管製作図の役割と作成ポイントを解説！

配管の工場製作や施工管理に携わっていると、「スプール図とアイソメ図の違いがよくわからない」という声をよく聞きます。

どちらも配管を立体的に描いた図面ですが、目的も単位も記載する情報も同じではありません。配管のプレハブ化を進めようとして「アイソメ図はあるのに、工場に渡せる図面がない」という壁にぶつかった経験がある方も多いのではないでしょうか。

この壁の正体が、スプール図の不足です。この記事では、両者の違いを整理したうえで、輸送寸法・溶接姿勢を踏まえたスプール分割の考え方まで解説します。

スプール図とは？

スプール図とは、配管を工場で製作するための図面です。工場では、この図面1枚を見て切断・開先加工・組立・溶接までを進めます。読む人は製作担当者に限られており、設計意図の説明よりも「どの寸法でどこを切り、どこを溶接するか」を迷わず判断できることが重要です。

スプール（製作単位）の定義

スプールとは、配管ラインを工場で製作し現場へ運べる大きさに区切った1つの製作単位（ピース）のことです。配管ライン全体をそのまま作ることはできないため、トラックに載せられる大きさや、人や機械で扱える重さを基準に区切ります。

スプールには一つずつ番号を振って管理し、番号があれば工場、輸送、現場のどこでも「どのピースか」が一目で確認可能です。

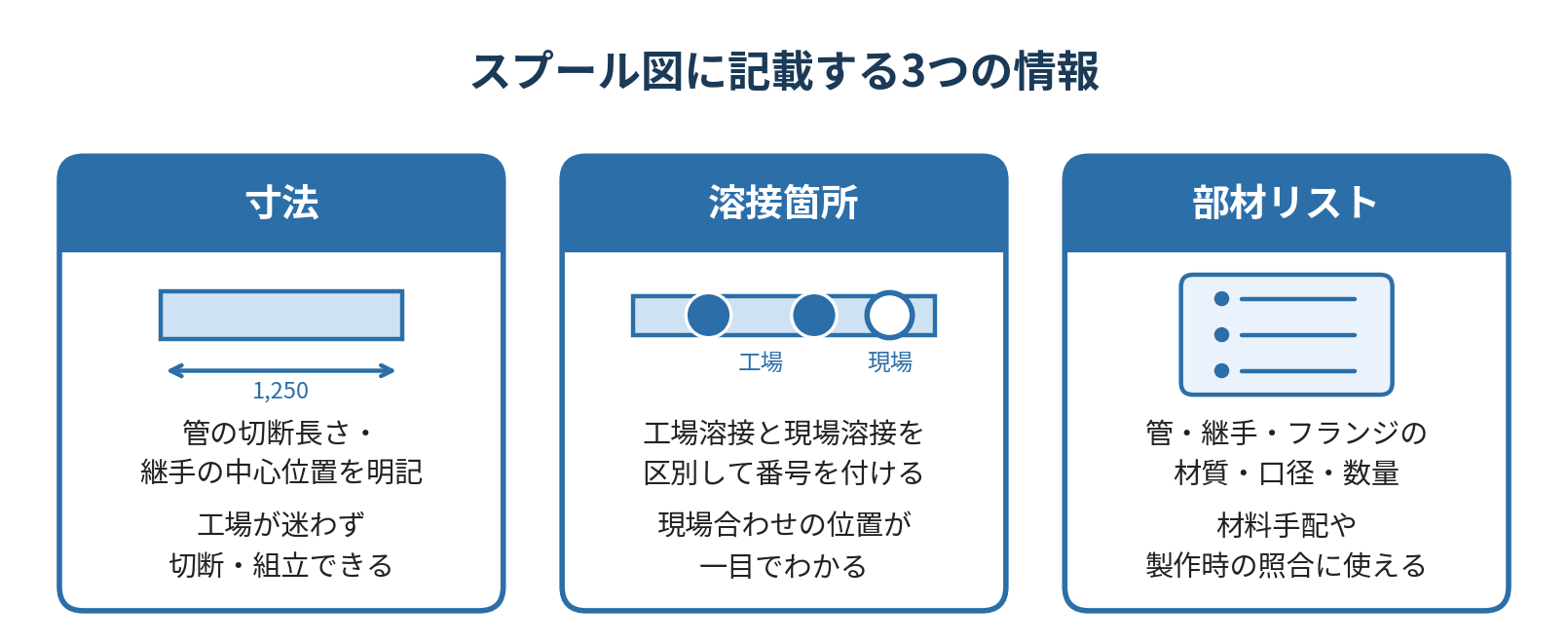

スプール図に記載する情報（寸法・溶接箇所・部材リスト）

スプール図には、製作に必要な情報を漏れなく載せます。主な項目は次の3つです。

・寸法：管の切断長さ、エルボやティーの中心位置、フランジ面までの距離など
・溶接箇所：工場溶接（ショップウェルド）と現場溶接（フィールドウェルド）の区別、溶接番号
・部材リスト：管、継手、フランジ、ガスケットなどの材質、口径、スケジュール、数量

このほか、スプール番号・ライン番号・図面番号・塗装や検査の指示・質量なども書き込みます。質量は、クレーンの選定や搬入計画で必要になる情報です。図面の形式は立体で描くアイソメ形式が一般的ですが、中身は施工用ではなく製作用の情報で埋まっています。

アイソメ図とは？

アイソメ図は、配管の経路を等角投影という図法で立体的に表した図面です。1本の配管ラインを1枚の立体図で見せるため、始点から終点まで、どの向きにどう曲がり、どこにバルブや機器があるかが一目でわかります。

アイソメ図そのものについては、こちらのコラムで詳しく解説しています。
＞＞アイソメ図とは？配管・プラント設計における基本とP&IDとの違いまで解説

施工全体を把握するアイソメ図の役割

アイソメ図は「ライン全体」を対象にしているため、設計者や施工管理者が経路や機器配置の全体像をつかむ用途に向いています。どこで切って、どこを工場溶接にするかまでは決まっておらず、工場で1ピースずつ作るための情報は含まれません。

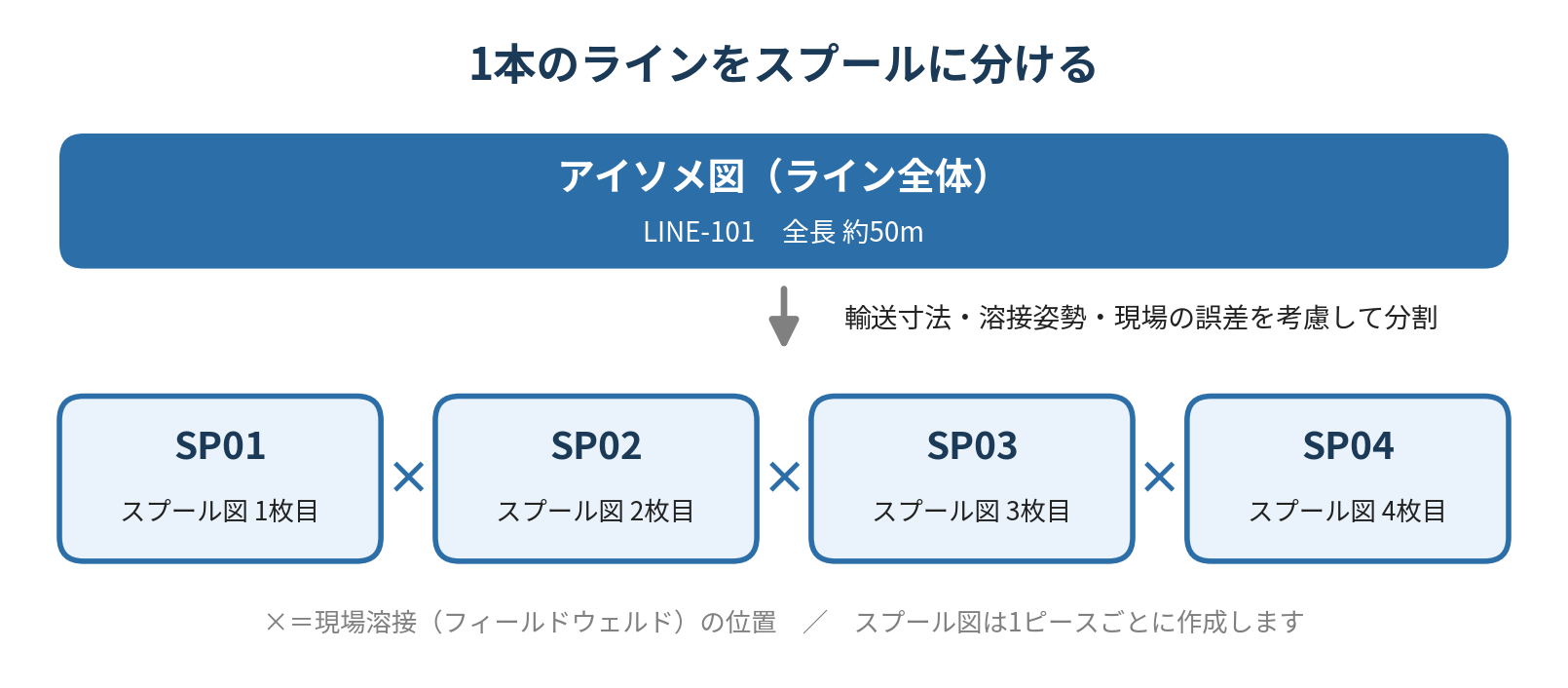

次の図解のように、アイソメ図で描かれた1本のラインを、輸送や溶接の都合に合わせて製作単位（スプール）へ分割し直したものがスプール図です。

スプール図とアイソメ図の違い

どちらも立体的な絵で描くため見た目は似ていますが、目的も単位も載せる情報もまったく異なります。混同すると、現場で「この図面では作れない」という事態になりかねません。次の表で全体像を確認してください。

比較項目	アイソメ図	スプール図
目的	施工全体の把握	工場での製作指示
単位	ライン全体	製作ピース（スプール）
寸法	主要な配管寸法	切断寸法まで詳細に記載
溶接情報	溶接箇所の概略	工場溶接・現場溶接の区別と番号
部材情報	材料の拾い出し用	スプールごとの部材リスト
主な使い手	設計者、施工管理者	製作工場、現場の取付担当

目的：施工全体の把握 vs 製作指示

アイソメ図は「このラインはこういう経路で、こう施工する」と全体像を共有するための図面で、読む人は設計者・施工管理者・検査員など幅広くなります。

対してスプール図は、工場に「この寸法で作ってください」と指示するための図面です。読む人は製作担当者で、迷わず作業できる情報が求められます。

単位：ライン全体 vs 製作ピース

アイソメ図はライン番号を単位に作ります。1ラインで1枚、長いラインなら数枚に分けることもありますが、区切りはあくまで図面の見やすさで決まります。

一方スプール図は、輸送や溶接といった製作・施工の都合で分けた製作ピースが単位です。1本のラインが4つのスプールに分けられるなら、スプール図も4枚になります。

そのため、アイソメ図をそのまま切り貼りしてもスプール図にはならず、どこで分けるかを決める作業が別に必要になります。

記載情報の違い

アイソメ図には、経路・主要寸法・口径・材質・機器やバルブの位置といった全体把握の情報が載っています。スプール図では、これらを製作用に整理し直したうえで、切断寸法や継手の取り合い寸法、工場・現場溶接の区別と番号、スプールごとの質量、検査・塗装・開先形状などの製作指示を追加します。つまりスプール図は「アイソメ図に製作情報を上乗せした図面」ではなく、「製作のために描き直した図面」と捉えるのが実態に近いです。発注時に「アイソメ図はあるからスプール図も同じ精度でできるはず」と考えてしまうと、納期の見積もりがずれる原因にもなります。

スプール分割のポイント

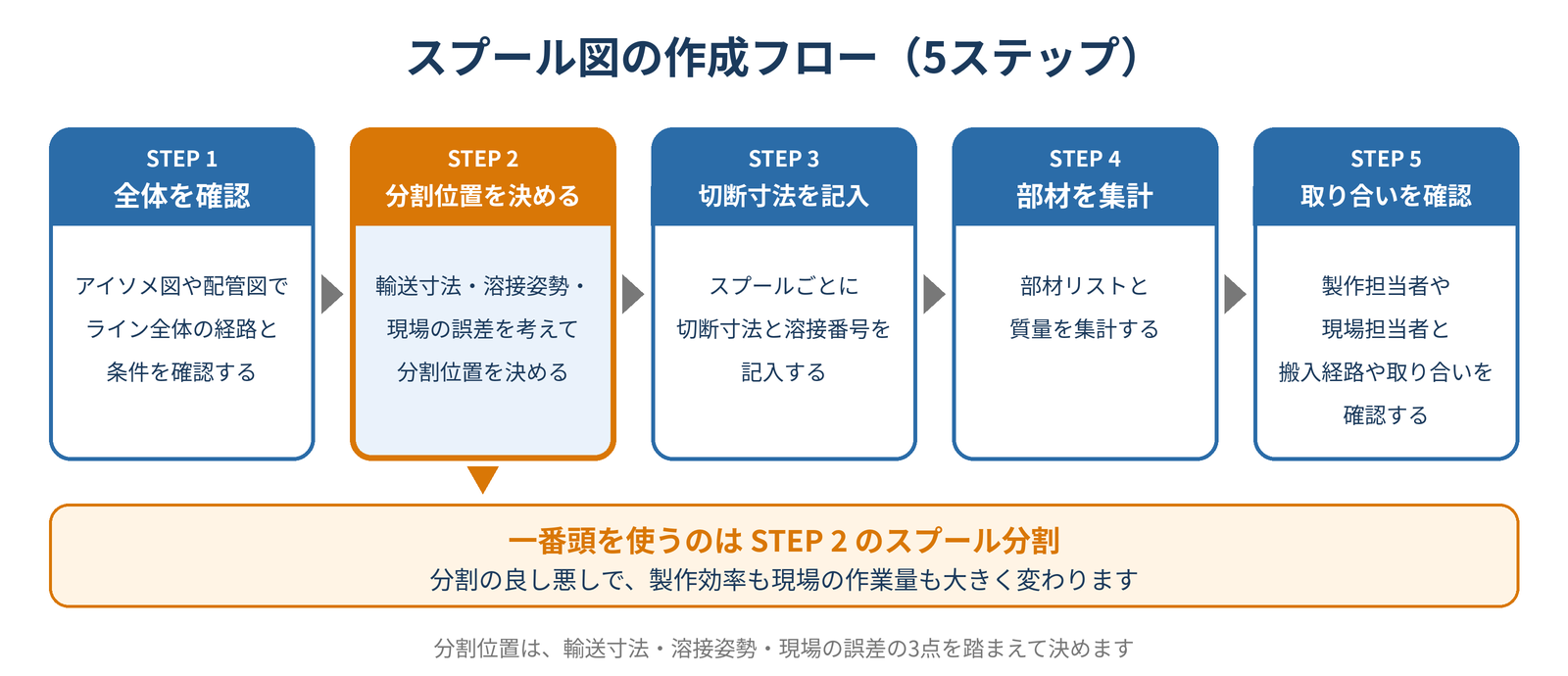

配管スプール図は、次の図の5つのステップで作成します。最も判断が難しいのが、2番目のスプール分割です。分割の良し悪しで、製作効率も現場の作業量も大きく変わります。

輸送寸法・搬入経路からの制約

まず考えたいのは、運べる大きさかどうかです。工場で完璧に作っても、現場に入らなければ意味がありません。

公道を走るトラックには、道路法の車両制限令で一般的制限値が定められています。

これを超える荷を運ぶには特殊車両通行許可が必要になり、手続きの手間や工期への影響が出ます。

一般的制限値を表にまとめると、次のとおりです。

項目	一般的制限値	例外
幅	2.5m	－
長さ	12m	－
高さ	3.8m	高さ指定道路（道路管理者が指定）は4.1m
総重量	20t	高速自動車国道や重さ指定道路では、車両の長さ・軸距に応じて最大25t

（出典：道路法・車両制限令第3条）

確認すべき主な項目は、以下の通りです。

・トラックの荷台寸法と上記の車両制限
・現場の出入口・通路・開口部の寸法
・既設の架構や機器との干渉、現場のクレーンの吊り能力

実際には、スプールの外形寸法だけでなく荷姿も考えなければなりません。エルボや分岐で大きく張り出す形状は、直管の長さが短くても積載効率が落ちます。図面上では収まっていても搬入経路で引っかかる例は少なくないため、分割を決める前に現場の搬入ルートを必ず確認しましょう。

特に改修工事や既設プラント内での据付では、竣工図だけを頼りに分割寸法を決めると現地で通らないケースが起こります。

溶接姿勢（下向き溶接を増やす分割）

次に大切なのが、溶接姿勢です。

溶接姿勢とは、溶接技能者自身の作業姿勢ではありません。溶接技能者と溶接線との位置関係を指す概念のことです。

JIS Z 3011（ISO 6947準拠）では傾斜角と回転角によって溶接姿勢が定義されており、下向・横向・上向・立向が基本になります。

一般に下向き溶接は溶けた金属が安定しやすく作業もしやすいため、品質を確保しやすい姿勢の一つです。

工場で作れる溶接をできるだけ増やすことがプレハブ化の狙いであり、溶接品質の安定、検査のしやすさ、現場の工数削減が同時に進みます。

工場と現場の違いをまとめた表が次のものです。

比較項目	工場	現場
配管の状態	回転させたり向きを変えたりできる	固定されている
溶接姿勢	ほとんどを下向きにできる	横向き・上向きが増えがち
作業の難易度	溶けた金属が安定しやすく、作業しやすい	高所や狭い場所では、さらに難易度が上がる
分割時の考え方	溶接箇所をなるべく工場側に寄せる、回転溶接ができる形状にまとめる	現場溶接の位置は、作業しやすい高さと向きの場所に置く

現場合わせ（フィールドウェルド）の残し方

すべてを工場で完結させるのが理想ではありません。現場の誤差を吸収するために、現場合わせの箇所をあえて残します。これがフィールドウェルドです。

建屋や機器の据付には、どうしても数mm〜数十mmの誤差が出ます。誤差を見込まずにスプールを作ると、現場で寸法が合わず、手直しが必要になることが少なくありません。

残し方のポイントは、次の4つです。

・取り合いの誤差が出やすい機器周りや既設との接続部に置く
・調整用の余長（切り代）を持たせる
・現場での切断・開先加工・溶接がしやすい位置にする
・現場溶接の数が増えすぎないよう、バランスを取る

現場合わせの箇所が少なすぎると誤差を吸収できず、多すぎればプレハブ化の効果が薄れます。

しかし、現場溶接の位置に番号を振って図面に残しておけば、施工後の検査記録とも突き合わせやすくなるのです。

分割の検討から寸法の拾い出しまで手間のかかる作業のため、社内で図面化に手が回らない場合は、いわいのようなアイソメ・スプール図の作成代行サービスを活用するのも一つの方法です。

スプール図が整備されていない現場の課題

スプール図を整えずに施工を進めると、現場に負担が集中します。「今までは何とかなっていた」という現場ほど、問題が見えにくくなっているのが現状です。

現場合わせ頼みによる手戻り

スプール図がないと、配管の寸法や分割位置が製作前に固まりません。その結果、現場で実測しながら合わせる「現場合わせ頼み」の進め方になり、以下のような問題が生まれています。

・実測の誤りで製作した管が合わない
・干渉に後から気づいて切り直しや作り直しが発生
・現場と工場の間で寸法の認識がずれる
・材料の拾い漏れで追加手配が必要になる

手戻りは工期の遅れとコスト増に直結します。図面の段階で確認できていれば防げたミスが、現場で発覚してから対処されているケースが多いのです。

職人不足で現場吸収ができない

腕のいい職人が現場で調整して図面の不備を吸収してきた現場も少なくありません。これまでは、ベテランの経験と勘に支えられた方法が一般的でした。しかし、その余裕は年々なくなりつつあります。

国土交通省が公表している資料（総務省「労働力調査」をもとに国土交通省が作成）では、建設業就業者は55歳以上が約4割（35〜37%程度）を占める一方、29歳以下は1割程度（約12%）にとどまるとされています。

配管工や溶接工に限った数字ではありませんが、熟練者に頼る現場の体力が落ちているのが現状です。図面が曖昧でも現場で何とかしてくれる人がいなくなってきているので、現場の環境を改善していかなければなりません。

若手中心の体制では、経験の浅さを補うためにも「見ればわかる」図面がこれまで以上に求められているのです。また、スプール図の精度が現場の生産性そのものを左右する時代になりつつあります。

スプール図の整備は単なる書類づくりではなく、人手が足りない中でも品質と工期を守るための、施工体制づくりの一環なのです。

いわいの図面化サービス

「スプール図が必要なのはわかったが、社内で作る余裕がない」という声は少なくありません。そこで、いわいでは配管スプール図の作成をはじめ、図面化を代行するサービスを提供しています。

アイソメ・スプール図の作成代行

いわいの図面化サービスでは、配管のアイソメ図とスプール図の作成をまとめて代行します。

ご依頼いただける内容例は、以下の通りです。

・配管図面や現場のスケッチなどの資料からのアイソメ図作成
・輸送寸法や溶接姿勢を考慮したスプール分割の検討
・工場製作に必要な寸法・溶接記号・部材リストを記載したスプール図の作成
・既存図面の整理と修正

図面化を外部に任せれば、その時間を工程管理や品質管理に回せます。

「アイソメ図はあるが、工場に渡せる図面がない」「資料が現場のスケッチしかない」など、状況は現場ごとに異なり、決まった進め方では対応しきれません。いわいでは、図面を受け取って作図するだけでなく、ご依頼の前に現状をうかがうことを大切にしています。

まずお聞きするのは、たとえば次のような点です。

・お手元にある図面や資料の状況
・搬入経路や据付場所など、現場の条件
・製作を担当する工場の設備や進め方
・納期と、社内で対応できる範囲

そのうえで、スプールの分割や現場合わせの残し方まで含め、製作しやすさと現場の作業量を踏まえた進め方をご提案します。「アイソメ図だけ」「分割の検討だけ」といった一部分のご相談も歓迎です。「何から手を付ければよいかわからない」という段階でも、お気軽にご相談ください。

まとめ

スプール図は工場での製作指示に使う図面、アイソメ図は施工全体を把握するための図面で、単位も記載情報も異なります。スプール分割では、輸送寸法・溶接姿勢・現場合わせの残し方の3点を押さえることが、製作効率の向上と現場負担の軽減につなげるポイントです。発注の際は「アイソメで」「スプール図で」とだけ伝えず、施工全体の把握用か工場製作用かという目的も一言添えると、より意図に沿った図面に仕上がります。
