工事用配管仕切板とは？種類・規格・サイズの選び方まで解説

プラント工事・設備工事の現場では、定修工事やライン遮断作業の直前に「仕切板が手元にない」「急ぎで別のサイズが必要になった」という場面が少なくありません。
本記事では、工事用配管仕切板の基本的な役割から種類・材質・サイズの選び方まで解説します。株式会社いわいでは1枚からの対応・全国発送・特注相談に応じており、記事の最後にご案内しています。

工事用配管仕切板とは？

配管工事の現場で欠かせない資材のひとつが「仕切板」です。シンプルな部品ですが、安全な工事を支える重要な役割を担っています。まずは基本的なところから確認しておきましょう。

「仕切板」「ブラインドプレート」の呼び方の違い

同じ部品なのに、現場によって呼び名がバラバラ――そんな経験をお持ちの方も多いのではないでしょうか。

「仕切板」「フランジ仕切板」「ブラインドプレート」は、いずれも配管フランジ間に挟み込んで流体の流れを遮断するための板状部材を指しています。

呼び方の違いは地域や業種、企業文化によるものがほとんどで、機能や形状に明確な差はありません。発注時や業者とのやりとりでは、「JIS規格の口径」「材質」「フランジ規格（10Kなど）」を合わせて伝えるのが確実です。

フランジ間に挟んで流れを止める、シンプルな構造

配管仕切板の構造はシンプルです。フランジとフランジの間にガスケットとともに挟み込み、ボルトで締め付けることで配管内の流体を完全に遮断します。電動機構や複雑な部品は一切なく、板一枚で確実に閉止できる点が現場から信頼されている理由です。

構造が単純なぶん、サイズや材質の選定が重要。口径・フランジ規格・流体の種類に合った仕切板を選ぶことが、安全な作業につながります。

一時遮断と恒久遮断、2つの使い方

配管仕切板の使い方は大きく2種類あります。

• 一時遮断（テンポラリー閉止）：定修工事やメンテナンス中に一時的に流路を止めるケースです。工事が終われば取り外すため、着脱しやすいパドル型（取っ手付き）がよく使われます。
• 恒久遮断（パーマネント閉止）：設備の廃止や増設工事にともない、永続的に配管を閉止するケースです。この場合はブランク型や溶接封止との組み合わせが選ばれることもあります。

どちらの用途で使うかによって、形状・材質・管理方法の選び方も変わってきます。

工事用配管仕切板が使われる主な場面

プラント用仕切板はさまざまな工事場面で活躍します。
どんな現場でどのように使われているか、具体的に見ていきましょう。

定修工事・メンテナンス時のライン遮断

プラントの定期修繕（定修）では、設備を安全に停止・点検するためにラインを確実に遮断する必要があります。このとき、バルブだけでは万全でない場合に配管仕切板を組み合わせて使うのが一般的です。
ダブルブロック（二重遮断）として機能させることで、作業員の安全をより確実に確保できます。

配管交換・設備改造工事での一時閉止

配管の一部を交換する工事や、既存設備の改造工事では、工事区間だけを切り離す必要があります。仕切板を使えば、稼働中のラインに影響を与えずに特定区間だけを安全に閉止することが可能です。工事期間中は仕切板を挟んだまま保持し、工事完了後に撤去するというシンプルな運用が現場では広く使われています。

設備改造・増設工事での閉止

既存ラインに新たな設備を増設する場合や、ラインの一部を廃止する場合にも配管仕切板が使用されます。
一時遮断と異なり恒久閉止では長期的な耐食性・耐圧性が求められるため、SUS304やSUS316など錆びにくい材質を選ぶケースが多いです。

主な使用業種（石化・製鉄・発電・食品・水処理）

配管仕切板・プラント用仕切板は特定の業種に限らず、幅広い産業で使用されています。

• 石油化学・化学プラント：腐食性流体を扱うため、SUS304・SUS316などの耐食材質が求められることが多い
• 製鉄・金属プラント：高温・高圧ラインでの使用があり、厚みと材質の選定が重要
• 発電所・エネルギー施設：蒸気・冷却水ラインへの適用が多い
• 食品・飲料工場：衛生基準に対応したステンレス材質が必須
• 上下水道・水処理施設：錆びにくい材質と長期耐久性が求められる

工事用配管仕切板の種類と構造

一口に「配管仕切板・フランジ仕切板」といっても、形状やフランジ規格への対応はいくつかのバリエーションがあります。ここでは、用途に合ったものを選ぶための基礎知識を整理していきましょう。

パドル型（取っ手付き）とブランク型の違い

配管仕切板の形状は主に2種類に分かれます。

種類	外観	特徴	主な用途
パドル型	取っ手（ハンドル）付き	挿入有無を外から目視確認できる。視認性が高い	定修・一時遮断
ブランク型	丸型プレート（取っ手なし）	コンパクトで収納性が高い。外観シンプル	恒久閉止・管理体制が整った現場

パドル型はフランジ間からはみ出した取っ手を見れば「仕切板が挿入されているかどうか」が一目でわかるため、作業安全上のメリットが大きく、現場では最もよく使われています。

フランジ規格（JIS10K）との対応関係

配管仕切板はフランジ規格に合わせて製作されます。日本国内のプラント工事で最も広く使われるのはJIS 10K規格（JIS B2220）です。仕切板はボルト穴のない板状の部材で、フランジとフランジの間にガスケットとともにはさみ込む構造になっています。

弊社では、フランジの呼び径（A呼称）に対応した外径で製作することで、既存フランジにそのまま対応可能です。ただし、規格外のフランジ（ANSI・JIS 16K・20Kなど）を使用している場合は、事前に確認が必要になります。

穴あり・穴なし仕様と現場での管理のしやすさ

仕切板には「穴あり（センター穴・ベント穴）」と「穴なし（フルブランク）」の仕様があります。
穴あり仕様（ベント穴）は残圧・残留流体の有無確認やガス抜きに活用できる場合がある一方、完全閉止が必要な場合は穴なし仕様を選ばなければなりません。

また、パドル型の取っ手部分に口径や「IN/OUT」と刻印し、現場での管理ミスを防ぐよう工夫した製品もあります。大規模プラントでは仕切板台帳を作成して管理することも一般的です。

工事用配管仕切板の材質の選び方：SS400・SUS304・SUS316

材質の選定は、仕切板の耐久性・安全性に直結します。
扱う流体と使用環境をもとに、適切な材質を選びましょう。

流体・環境条件による材質の使い分け

材質	主な使用環境・流体	注意点
SS400（一般構造用圧延鋼）	常温・低圧・非腐食性流体（空気・水など）	錆びやすいため水気のある環境・屋外長期使用には注意。防錆処置が必要
SUS304（SUS304仕切板）	水・蒸気・弱酸・食品など一般的な腐食環境	汎用ステンレスとして最も流通。価格が安定しており入手しやすい
SUS316	塩素・塩水・強酸・海水など腐食性の高い環境	モリブデン（Mo）添加で耐塩化物性が高い。SUS304より高価

仕切板は流体と直接接触する部材なので、錆による汚染や腐食リスクを避けるためにSUS304などのステンレス材質を使用することが一般的です。SS400は非腐食性流体かつ屋内・短期使用などの条件が揃った場合に限られます。また、弊社でもSUSをご提案しております。

材質ごとの耐食性・耐圧性の目安

SUS304（SUS304仕切板）はオーステナイト系ステンレスの中で最も広く流通しており、価格・入手性ともに優れています。一方、SUS316はモリブデン（Mo）を2〜3%添加することでCrの不働態皮膜を強化し、塩化物イオンによる孔食（ピッティング）への耐性を大幅に高めた材質です。海水・塩素・強酸などにさらされる環境ではSUS316が推奨されます。

なお、SUS316は硝酸などの酸化性酸環境ではSUS304より耐食性が劣る場合があります。流体の種類が特殊な場合は材質選定をご相談ください。

板厚（プレート厚）による耐圧性については、後述のサイズ表を参考にしてください。板厚は使用圧力・温度・流体条件などをもとに選定するものであり、フランジ自体の板厚とは別のものです。

迷ったときはご相談ください

「この流体にSUS304で問題ないか？」「屋外設置だけどSS400でいいか？」など、材質選定に迷うケースは少なくありません。株式会社いわいでは、これまでの納品実績や経験をもとに情報提供という形でサポートしています。まずはお気軽にご相談ください。

ステンレス（SUS304/SUS316）でも耐えられないような、さらに過酷な強酸環境で使用される配管資材については、こちらの記事
「ハステロイ®配管とは？ステンレスが耐えられない「強酸」環境で選ばれる理由」
でも詳しく解説しています。

工事用配管仕切板のサイズ・規格の選び方

現場で必要な仕切板をスムーズに手配するには、口径と厚みの対応関係を把握しておくことが重要です。

口径（呼び径）と厚みの対応表（JIS10K基準）

JIS10K規格（JIS B2220）では、呼び径（A呼称）ごとにフランジ外径・ボルト穴ピッチが定められています。仕切板はこの規格に準拠したサイズで製作することで、既設フランジへの適合が保証されます。

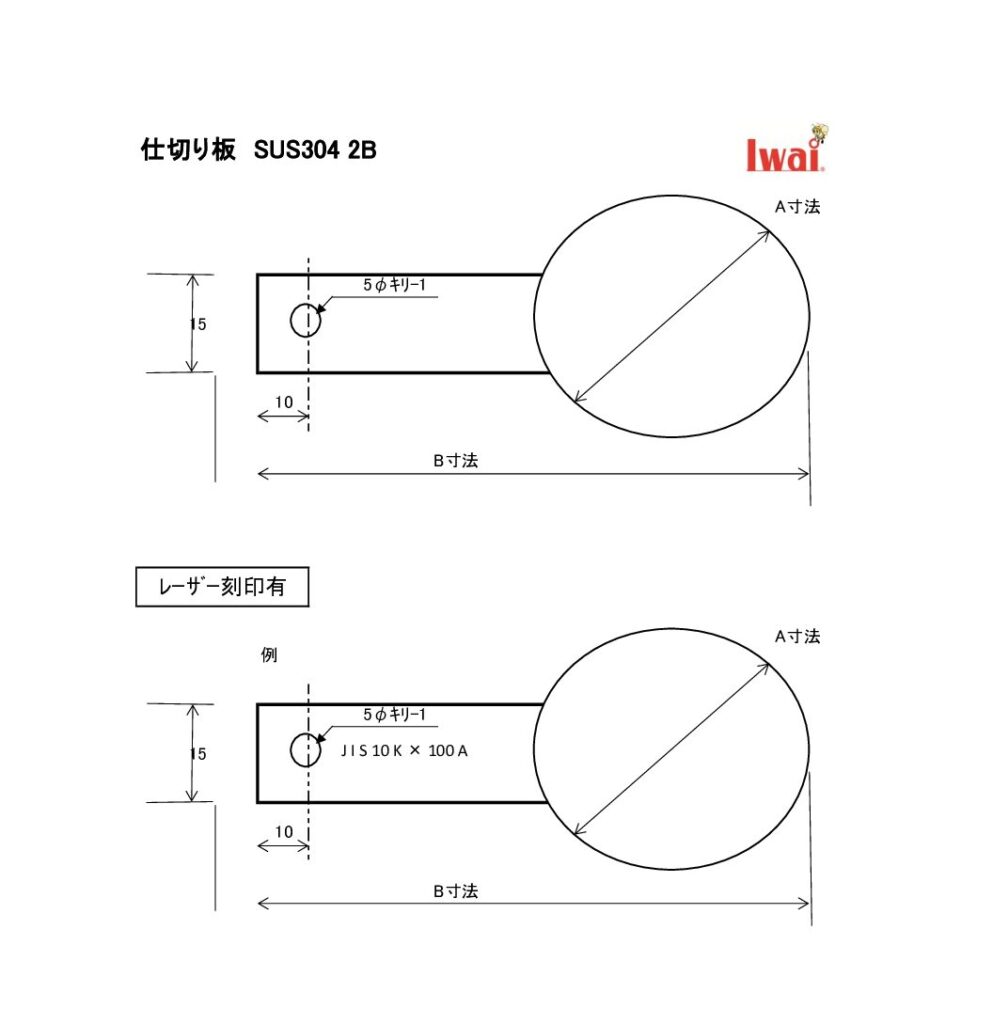

【SUS304 2B／JIS10K対応サイズ表】

サイズ	厚さ	A寸法	B寸法
15A	3T	55	109
20A	3T	60	116.5
25A	3T	71	132
32A	3T	80	138
40A	3T	86	144.5
50A	3T	101	167
65A	3T	121	189
80A	3T	131	202
100A	3T	156	226
125A	3T	187	247
150A	3T	217	287
200A	3T	267	338.5

※外径はJIS B2220 JIS10K並形フランジの外径（D）に準拠した参考値です。板厚は弊社推奨の参考値であり、使用圧力・流体条件によって変わります。正確なサイズは設計図書・仕様書にてご確認ください。
フランジ形状（SOH等）によって外径が異なる場合があります。

標準サイズにない場合の特注対応

既製品の規格サイズでは対応できないケース――例えば、旧規格のフランジや輸入設備のフランジ、特殊口径など――でも、特注製作で対応可能です。図面・現物寸法・フランジ規格書などをご提供いただければ、対応可否と納期を速やかにご回答します。

工事用配管仕切板を選定する上で確認すべきポイント

発注ミスや納期遅れを防ぐために、発注前に整理しておくべきポイントをまとめました。

使用流体・圧力条件の確認

まず確認すべきは「何を流しているライン（または流していたライン）か」です。流体の種類（水・蒸気・油・酸・アルカリなど）と最高使用圧力・温度によって、材質と厚みの選定が変わります。
設計圧力に対して十分な厚みがあるかどうかは、フランジ規格の圧力区分とあわせて確認してください。

フランジ規格と口径の照合

手元にある配管図面・フランジ規格書・現物スペックから、「JIS10K」「JIS16K」「ANSI 150lb」などのフランジ規格と呼び径を確認します。異なる規格のフランジに標準品を使うと、ボルト穴がずれたり外径が合わなかったりするため、必ず事前に照合してください。

数量・納期・保管方法の整理

工事直前に「1枚だけ足りない」という事態は意外と多く発生します。工事計画の段階で使用箇所をリストアップし、余裕を持った数量と発注タイミングを設定しておくと安心です。SS400仕切板は特に長期保管時に錆が発生しやすいため、屋内保管・防錆処置（油塗布・ビニール梱包など）を徹底しましょう。
