機械や装置の精密なレベル調整において、その隙間を的確に埋めるライナーは不可欠な部品です。しかし、規格品のライナーでは寸法や角度が合わない、複数枚の使用で工数が増大し精度にも限界がある、といった課題も少なくありません。
市場には様々なライナーが流通していますが、その多くは外部委託生産であるため、特注対応や短納期への柔軟性に限界があります。一方、自社工場での一貫生産体制を持つ企業であれば、1個からのオーダーメイド対応や緊急案件への迅速な対応など、現場の多様なニーズに応えることが可能です。
株式会社いわいでは、自社工場による柔軟な製造体制と、周辺部品まで一括調達できるワンストップ体制でお客様の課題を解決し、テーパーライナーやチョークライナーといった特殊形状の製造も数多く手掛けています。
今回のコラムでは、レベル調整におけるライナーの基本的な役割から、一般的な調整方法が抱える課題、そして株式会社いわいだからこそ可能な特注ライナー製造の強み、さらには具体的な製造事例までを詳しく解説します。
レベル調整におけるライナーの役割とは？
ライナーは、機械や装置を設置する際に、基礎と機械本体の間に挿入する金属製の調整部品です。その主な役割は、機械の水平度や高さを精密に調整し、適切な据付精度を確保することにあります。
産業用ロボットや自動化装置など、高精度が要求される機械設備では、小さな誤差が製品品質や機械の寿命に大きな影響を与えてしまいます。基礎コンクリートの表面には必ず微細な凹凸が存在し、また施工誤差も避けられません。ライナーは、これらの不均一性を吸収し、機械を理想的な状態で設置するための重要な部品です。
ライナーの主な種類
平ライナー（ベースライナー）
平ライナーは、一定の厚みを持つ平板状のライナーで、最も基本的な形状です。主に荷重分散や基本的な高さ調整に使用されます。
厚みが固定されているため、目標の高さに到達するために複数枚を組み合わせて使用することが一般的です。シンプルな構造で汎用性が高い反面、精密な調整には限界があり、積層による誤差の蓄積が課題となります。
テーパーライナー
テーパーライナーは、楔形の形状を持ち、一定の勾配（テーパー角度）が設定されているライナーです。クサビの原理を活用して、水平方向にスライドさせることで垂直方向の高さを連続的に調整できます。
平ライナーのように決められた厚みの組み合わせではなく、無段階での微細調整が可能なため、高精度が求められる産業用ロボットや自動化装置の据付に特に有効です。調整精度が高く、作業効率も大幅に向上します。詳しくは、
チョークライナー
チョークライナーは、複数の部品を組み合わせて使用する特殊な形状のライナーです。主に大型機械や重量物の据付において、安定性と調整性を両立させるために使用されます。
構造が複雑になる分、高度な調整が可能になりますが、設計や製作には専門的な知識と技術が必要になります。特殊な据付条件に対応するため、オーダーメイドで製作されることが多い製品です。
ライナーに使われる主な材質と特徴
SS400（一般構造用圧延鋼材）
SS400は、最も一般的に使用される材質で、コストパフォーマンスに優れています。一般的な工場環境での使用に適しており、十分な強度と加工性を持っています。
ただし、湿度の高い環境や屋外での使用では、錆や腐食のリスクがあるため、防錆処理を施すか、他の材質を選択する必要があります。多くの標準品はこの材質で製作されています。
SUS304（ステンレス鋼）
SUS304は、耐食性に優れた材質で、食品工場、化学プラント、クリーンルームなど、清潔性や耐食性が要求される環境に最適です。
初期コストはSS400よりも高くなりますが、長期使用におけるメンテナンス性や耐久性を考慮すると、トータルコストでは有利になる場合が多くあります。特に、湿度の高い環境や腐食性物質が存在する環境では、SUS304の選択が推奨されます。
＞＞テーパーライナーの規格とは？JISの有無から材質・寸法の選定ポイントまで解説

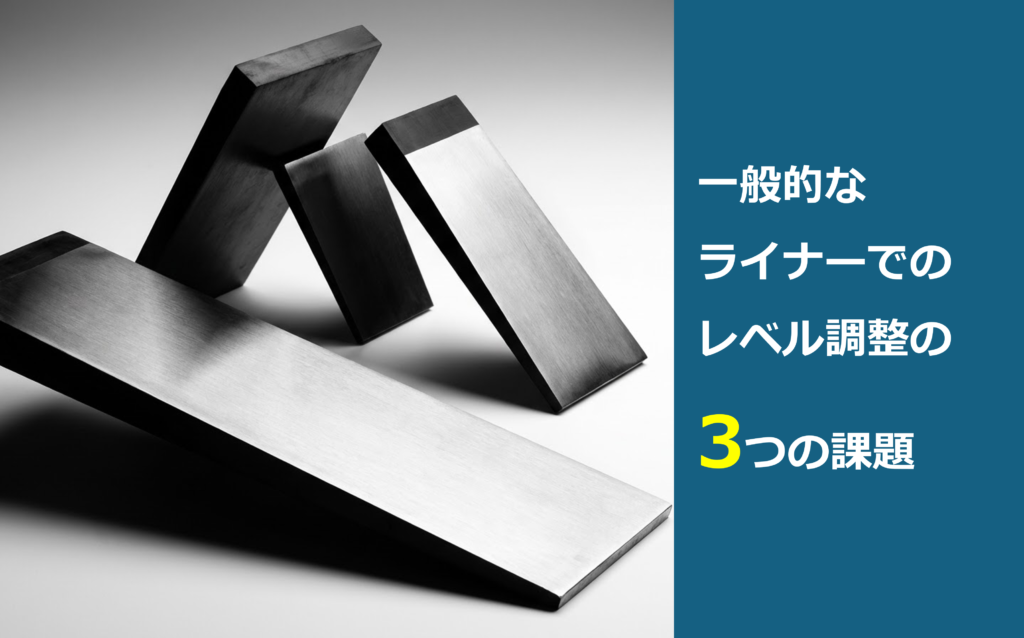

一般的なライナーでのレベル調整における3つの課題
課題①：規格品では対応できない寸法・角度
産業用機械の多様化に伴い、据付条件も複雑化しています。規格品のライナーは一般的な使用条件を想定して設計されているため、特殊な寸法や角度が必要な場合に対応できないことがあります。
課題②：特注品は納期がかかりすぎる
規格品で対応できない場合、特注品の製作が必要になりますが、多くの供給業者では特注品の納期が長くなる傾向があります。外部委託生産の場合、複数の工程を経るため、通常数週間から数ヶ月の納期が必要になります。
課題③：ライナー以外の周辺部品の調達・管理の手間
ライナーの設置には、本体だけでなく、固定用のボルトなどをはじめとした多くの周辺部品が必要です。これらを別々の供給業者から調達する場合、それぞれとの技術打ち合わせ、見積依頼、発注手続き、納期管理など、膨大な調達業務が発生します。
規格品では対応できない課題を解決！株式会社いわいのテーパーライナー
図面1枚から対応！大型・小型・特殊角度の完全オーダーメイド製作
株式会社いわいでは、自社工場での一貫生産体制により、お客様の図面指示に忠実な完全オーダーメイドテーパーライナーの製作を実現しています。外部委託に依存しないからこそ、規格品では対応できない特殊仕様も、設計意図を正確に理解し、高精度な製品として形にできます。
大型機械用の特大サイズから精密機器用の極小サイズまで、幅広いサイズ範囲に対応可能です。特殊角度についても、標準的な角度では実現できない微細調整や、設置条件に合わせた特殊な勾配設定にも対応しています。
特に注目すべきは、1個からの小ロット製作に対応していることです。プロトタイプ開発や特殊用途では大量生産を前提としない柔軟性が求められますが、当社では開発段階から量産まで一貫してサポートします。
設計から製造まで一元管理することで、お客様の要求仕様を詳細に検討し、最適な製品仕様を提案します。また、製造中の仕様変更にも柔軟に対応でき、開発プロジェクトの進行に合わせた迅速な対応が可能です。
お急ぎの場合も安心！在庫品の即日発送と特注品の短納期対応
設備据付工事や保守作業では、予期せぬトラブルにより、テーパーライナーを緊急調達する必要が生じることがあります。株式会社いわいでは、よく使用される規格品については在庫を常備し、即日発送対応を実現しています。
オーダーメイド品についても、自社工場の強みを活かした短納期対応が可能です。お客様からの図面受領後、最短で設計検討を行い、製造工程を最適化することで、通常では数週間かかる特注品も大幅な納期短縮を実現します。
緊急性の高い案件では、製造工程の優先順位を調整し、24時間体制での製作も行います。お客様の工期遅延リスクを最小限に抑え、スムーズなプロジェクト進行をサポートします。
ネジや周辺部品も一括調達！ワンストップ対応で設計・購買の工数を削減
株式会社いわいでは、テーパーライナー本体だけでなく、設置に必要な全ての周辺部品を一括して供給できる体制を整えています。お客様の設置条件に合わせて最適な部品を選定し、セット品として供給することで、調達業務の効率化を実現します。技術相談から設計提案、製作、品質保証、アフターサービスまで、全てを当社で対応することで、お客様は一つの窓口とのやり取りだけで全ての要件を満たすことができます。
厳格なチェック体制による、信頼の品質管理
株式会社いわいでは、材料入荷から最終検査まで、全工程で厳格な品質管理を実施しています。材料検査では、成分分析と機械的性質の確認を行い、仕様書に適合した材料のみを使用します。加工工程では、各段階での寸法検査と表面品質の確認を実施し、不良品の発生を未然に防ぎます。最終検査では、3次元測定機を使用した高精度な寸法測定を行います。
「どこに頼めばいいかわからない」に応える課題解決力
株式会社いわいでは、豊富な技術経験と自社工場での一貫生産体制により、お客様の課題を詳しくヒアリングし、技術的な解決方案の提案から、実際の製作、品質保証まで全て対応します。「こんな特殊な仕様は実現可能だろうか」「この条件で製作できる業者はいるだろうか」といった相談から、具体的な解決策を提示し、お客様の課題解決をサポートします。
テーパーライナーの特注・オーダーメイドなら、株式会社いわいにお任せください
テーパーライナーにはJIS規格が存在しないからこそ、使用条件に最適化された製品選択が重要になります。規格品で対応できない特殊な条件でも、適切なパートナーを選ぶことで確実な解決が可能です。
株式会社いわいでは、自社工場での一貫生産体制により、豊富な技術経験と柔軟な製造対応力を実現しています。外部委託に依存しないからこそ、1個からの特注製作、緊急時の24時間体制対応、製造中の仕様変更など、お客様の多様なニーズに迅速かつ確実にお応えできます。規格品では対応できない特殊仕様から、緊急案件まで、どのような課題もお気軽にご相談ください。設計段階からのご相談も歓迎します。最適なテーパーライナー仕様の提案から、製作、品質保証、アフターサービスまで、一貫したサポートでお客様の成功をお手伝いします。機械の据付精度向上と安定稼働の実現に向けて、ぜひ株式会社いわいをご活用ください。まずは、お気軽にお問い合わせフォームからご相談くださいませ。
