産業用ロボットや自動化装置の性能を最大限に発揮させるために、機械設備の据付精度は極めて重要な要素です。わずか数μmの誤差が製品品質や機械の寿命に大きな影響を与えるため、設備据付時の精密な水平・角度調整は欠かせません。この精密調整を実現するために不可欠な部品が「テーパーライナー」です。
テーパーライナーは、クサビの原理（斜面を利用して小さな力で大きな効果を得る仕組み)※を巧みに活用してμm単位の微調整を可能にし、機械の性能や寿命を左右する重要な役割を担っています。しかし、実際の現場では規格品だけでは対応できない特殊な寸法や角度が必要となる場面も少なくありません。
※クサビの原理とは：斜面を持つ三角形の部品（クサビ）を水平方向にスライドさせることで、垂直方向の高さを連続的に変化させる仕組みです。
本記事では、「テーパーライナーってなに？」という方が読み終える頃には解説できるくらいに、テーパーライナーの基本構造やシムとの違い、据付精度を向上させるための選定・設計ポイントを解説します。さらに、規格外のオーダーメイド製作や短納期対応、そして徹底した品質管理体制で、お客様の課題を解決する株式会社いわいならではのテーパーライナーについても詳しくご紹介いたします。
テーパーライナーとは？
テーパーライナーの基本的な構造と原理

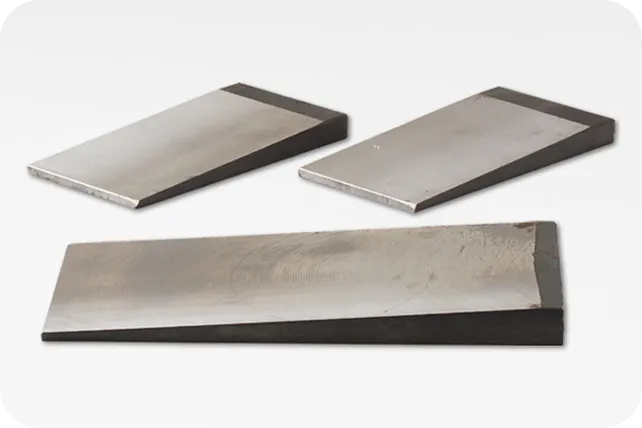

テーパーライナーとは、機械設備の据付時に基礎と機械本体の間に設置し、水平調整や角度調整を行うための楔形の金属製部品です。その名前が示す通り、一定の角度（テーパー）を持った形状が特徴で、この傾斜を利用して精密な位置調整を実現します。
基本構造は非常にシンプルですが、その効果は絶大です。テーパーライナーを水平方向にスライドさせることで、垂直方向の高さを連続的に調整できます。このクサビの原理により、従来の固定厚みシムでは不可能だった、無段階での微細調整が可能になります。
一般的なテーパーライナーは、上面が平坦で下面に一定の勾配を持つ形状をしており、材質は使用環境に応じてSS400（一般構造用圧延鋼材）やSUS304（ステンレス鋼）などが選択されます。厚み、幅、長さ、そしてテーパー角度は、調整が必要な範囲や機械の重量、使用環境に応じて決定されます。
シムや平ライナーとの違いとは？
機械据付に使用される調整部品には、テーパーライナー以外にも「シム」や「平ライナー（ベースライナー）」があります。それぞれの特徴と使い分けを理解することで、より効果的な据付精度向上が実現できます。
シムは、一定の厚みを持つ平板状の部品で、主に隙間調整や高さ調整に使用されます。厚みが固定されているため、調整幅に限界があり、複数枚を組み合わせて使用する場合も多くあります。しかし、積層による誤差の蓄積や、作業効率の低下といった課題があります。
平ライナーは、機械の基礎部分に設置される平板状の部品で、主に荷重分散や振動減衰を目的として使用されます。調整機能は限定的で、主に安定した支持基盤を提供する役割を担います。
これに対してテーパーライナーは、クサビの原理を活用した連続的な調整機能を持ち、一つの部品で幅広い調整範囲をカバーできます。調整精度が高く、作業効率も向上するため、高精度が求められる産業用ロボットや自動化装置の据付には特に有効です。
なぜテーパーライナーが必要？
現代の製造業において、機械設備の据付精度に対する要求は年々厳しくなっています。特に産業用ロボットや自動化装置では、わずかな据付誤差が製品品質に直接影響するため、μm単位での精密調整が求められます。
従来のシムを用いた調整方法では、限られた厚みの組み合わせでしか調整できないため、目標精度に到達するまでに何度も試行錯誤を繰り返す必要がありました。この作業は時間がかかるだけでなく、完璧な調整が困難な場合も少なくありませんでした。
テーパーライナーを使用することで、これらの課題を根本的に解決できます。クサビの原理により、一つの部品で連続的な調整が可能になり、目標とする精度に短時間で到達できます。また、調整後の安定性も高く、長期間にわたって精度を維持できるため、機械の性能向上と寿命延長に寄与します。
さらに、テーパーライナーは振動吸収効果も持っており、機械運転時の微振動を抑制し、より安定した稼働を実現します。これにより、製品品質の向上だけでなく、機械の保守頻度削減や稼働率向上といった運用面でのメリットも得られます。
機械の据付精度を向上させる、テーパーライナー選定・設計の3つのポイント
ポイント1：使用環境に応じた材質の選定（SS400、SUS304など）
テーパーライナーの性能と耐久性は、選択する材質によって大きく左右されます。使用環境の条件を正確に把握し、最適な材質を選定することが重要です。
SS400（一般構造用圧延鋼材）は、最も一般的に使用される材質で、コストパフォーマンスに優れています。一般的な工場環境での使用に適しており、十分な強度と加工性を持っています。ただし、湿度の高い環境や化学物質に曝される環境では、錆や腐食のリスクがあるため注意が必要です。
SUS304（ステンレス鋼）は、耐食性に優れた材質で、食品工場、化学プラント、クリーンルームなど、清潔性や耐食性が要求される環境に最適です。SS400と比較してコストは高くなりますが、長期間の使用を考慮すると、トータルコストでは有利になる場合が多くあります。
その他にも、高温環境では耐熱鋼、高強度が必要な場合は合金鋼など、特殊な使用環境に応じた材質選択が可能です。使用環境の温度、湿度、化学物質の有無、荷重条件などを総合的に評価し、最適な材質を選定することで、長期間にわたって安定した性能を確保できます。
ポイント2：必要な調整量を満たす寸法とテーパー角度の決定
テーパーライナーの調整性能は、寸法とテーパー角度の組み合わせによって決定されます。設置場所の制約と必要な調整範囲を考慮し、最適な仕様を決定することが重要です。
テーパー角度は、調整精度と調整範囲のバランスを決める重要な要素です。角度が小さいほど微細な調整が可能になりますが、調整範囲は限定されます。逆に角度が大きいと調整範囲は広がりますが、微調整が困難になります。一般的には1度から10度程度の範囲で選択されることが多く、用途に応じて最適な角度を決定します。
寸法設計では、設置スペース、支持荷重、調整量を考慮して決定します。長さが長いほど調整範囲は広がりますが、設置スペースの制約があります。厚みは支持荷重と強度要件から決定し、幅は荷重の分散と安定性を考慮して設計します。
これらの要素を総合的に検討し、現場の条件に最適化された仕様を決定することで、効率的で精度の高い調整作業が実現できます。
ポイント3：規格品では対応できない「特殊な寸法・角度」という課題
産業用ロボットや自動化装置の多様化に伴い、据付条件も複雑化しています。標準的な規格品では対応できない特殊な寸法や角度が必要となるケースが増加しており、これが設計・調達担当者の大きな課題となっています。
特に、限られた設置スペースへの機械設置や、特殊な角度調整が必要な場合、規格品では満足できる性能が得られません。また、複数の機械を組み合わせたライン設計では、それぞれの機械に最適化されたテーパーライナーが必要になる場合も多くあります。
さらに、新製品開発や設備改造においては、既存の規格品では想定されていない使用条件が発生することもあります。このような場合、設計変更による対応や、複数の部品を組み合わせた複雑な構成を余儀なくされ、コストアップや信頼性の低下を招くリスクがあります。
これらの課題を根本的に解決するためには、オーダーメイド対応が可能な製造パートナーとの連携が不可欠です。
いわいだからこそ可能な、規格外のテーパーライナー製作

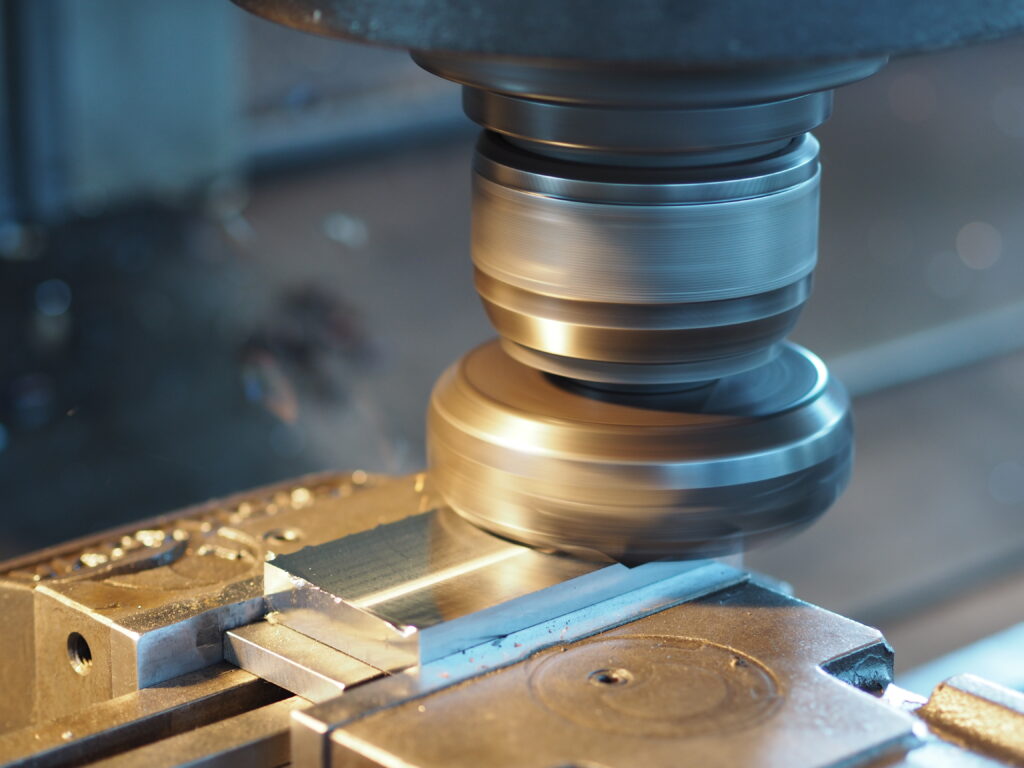

自社工場だからできる、図面指示通りのオーダーメイド対応
株式会社いわいでは、自社工場での一貫生産体制により、お客様の図面指示に忠実なオーダーメイドテーパーライナーの製作を実現しています。規格品では対応できない特殊仕様も、設計意図を正確に理解し、高精度な製品として形にします。
自社工場の強みは、設計から製造まで一元管理できることです。お客様の要求仕様を設計段階で詳細に検討し、製造工程での技術的課題も事前に解決します。また、製造中の仕様変更や調整にも柔軟に対応でき、お客様の開発スケジュールに合わせた迅速な対応が可能です。
品質面においても、全工程を自社で管理することで、一貫した品質基準を維持し、お客様の厳格な要求仕様を満たす製品を安定して供給しています。熟練した技術者による丁寧な加工と検査により、μm単位の精度要求にも確実に応えます。
規格品にない大型・小型サイズ、特殊な角度も1個から製作
産業用ロボットや自動化装置の多様化により、従来の規格品では対応できないサイズや角度のテーパーライナーが必要となるケースが増加しています。株式会社いわいでは、大型機械用の特大サイズから、精密機器用の極小サイズまで、幅広いサイズ範囲に対応しています。
特に注目すべきは、1個からの小ロット製作に対応していることです。プロトタイプ開発や特殊用途では、大量生産を前提としない柔軟な製作体制が求められますが、多くのメーカーでは最小ロット数の制約により対応が困難です。当社では、お客様のニーズに応じて1個からでも丁寧に製作し、開発段階から量産まで一貫してサポートします。
特殊角度についても、標準的な角度では実現できない微細調整や、設置条件に合わせた特殊な勾配設定にも対応しています。3D設計技術と精密加工技術を組み合わせることで、従来は不可能とされていた複雑な形状のテーパーライナーも実現可能です。
お急ぎの場合も安心！在庫品の即日発送とオーダーメイド品の短納期対応
株式会社いわいの、強みのひとつは「納期の早さ」です。設備据付工事や保守作業では、予期せぬトラブルや設計変更により、テーパーライナーを緊急調達する必要が生じることがあります。私たちは、よく使用される規格品については在庫を常備し、即日発送対応を実現しています。
また、自社加工で特注サイズも得意なのが株式会社いわいです。オーダーメイド品（特注サイズ）についても、効率的な生産管理システムにより短納期対応を可能にしています。お客様からの図面受領後、最短で設計検討を行い、製造工程を最適化することで、通常では数週間かかる特注品も大幅な納期短縮を実現します。
緊急性の高い案件では、製造工程の優先順位を調整し、24時間体制での製作も行います。お客様の工期遅延リスクを最小限に抑え、スムーズなプロジェクト進行をサポートします。
徹底した品質管理体制
μm単位の精度が要求されるテーパーライナーにおいて、品質管理は極めて重要です。株式会社いわいでは、材料入荷から最終検査まで、全工程で厳格な品質管理を実施しています。
材料検査では、成分分析と機械的性質の確認を行い、仕様書に適合した材料のみを使用します。加工工程では、各段階での寸法検査と表面品質の確認を実施し、不良品の発生を未然に防ぎます。最終検査では、3次元測定機を使用した高精度寸法測定と、実際の使用条件を模擬した機能検査を行います。
ネジやフランジなど周辺部品も一括調達
テーパーライナーの設置には、固定用のボルトやナット、座金、さらには設置台座やフランジなど、多くの周辺部品が必要です。これらを別々に調達する場合、複数の供給業者との調整が必要になり、設計・購買担当者の負担が大きくなります。
株式会社いわいでは、テーパーライナー本体だけでなく、設置に必要な全ての周辺部品を一括して供給できる体制を整えています。お客様の設置条件に合わせて最適な部品を選定し、セット品として供給することで、調達業務の効率化を実現します。
部品間の寸法適合性についても事前に検証し、現場での組み立て時のトラブルを防ぎます。また、予備部品についても同時調達が可能で、保守性の向上にも寄与します。
発注先の一本化で、設計・購買担当者の工数を大幅に削減
複数の部品を異なる供給業者から調達する場合、それぞれとの技術打ち合わせ、見積もり依頼、発注手続き、納期管理、品質確認など、膨大な業務が発生します。株式会社いわいでは、これらの業務を一本化し、お客様の工数削減を実現します。
技術相談から設計提案、製作、品質保証、アフターサービスまで、全てを当社で対応することで、お客様は一つの窓口とのやり取りだけで全ての要件を満たすことができます。これにより、本来の設計業務に集中でき、開発効率の向上に寄与します。
また、長期的なパートナーシップを築くことで、お客様の設計思想や品質要求を深く理解し、より最適な提案ができるようになります。継続的な改善提案により、コスト削減と品質向上の両立を実現します。
「どこに頼めばいいかわからない」に応える課題解決力
特殊仕様のテーパーライナーが必要になった際、「どこに頼めばいいかわからない」という状況に直面することがあります。規格品メーカーでは対応できず、町工場では技術力や品質保証に不安があるといった課題です。
株式会社いわいでは、豊富な技術経験と幅広い製造能力により、このような課題を総合的に解決します。お客様の課題を詳しくヒアリングし、技術的な解決方案を提案から、実際の製作、品質保証まで一貫して対応します。
「こんなものが作れるだろうか」「この条件で実現可能だろうか」といった相談から、具体的な解決策を提示し、お客様の課題解決をサポートします。技術的に困難な案件についても、創意工夫により解決方法を見つけ出す課題解決力が当社の強みです。
テーパーライナーの製作・調達なら、いわいまで！
産業用ロボットや自動化装置の高精度化が進む中、機械据付精度の重要性はますます高まっています。テーパーライナーは、この精度要求を満たすための重要な部品として、その役割も多様化・高度化しています。
株式会社いわいでは、豊富な技術経験と柔軟な製造体制により、お客様の多様なニーズにお応えします。規格品では対応できない特殊仕様から、緊急案件まで、どのような課題もお気軽にご相談ください。
設計段階からのご相談も歓迎します。最適なテーパーライナー仕様の提案から、製作、品質保証、アフターサービスまで、一貫したサポートでお客様の成功をお手伝いします。機械の据付精度向上と安定稼働の実現に向けて、ぜひ株式会社いわいをご活用ください。まずは、お気軽にお問い合わせフォームからご相談くださいませ。
